Parameter teknikal utama mesin penggulungan automatik sejagat |
|||
|
Model Produk |
SQ-D810L |
SQ-D810LC |
SQ-D810LE |
|
Diameter penggulungan |
20-300mm |
20-300mm |
20-300mm |
|
Lebar Kabel |
0-300mm |
0-300mm |
0-300mm |
|
Ketepatan Susunan Kabel |
0.01 |
0.01 |
0.01 |
|
Kelajuan Spindle |
1-280rpm |
1-280rpm |
1-280rpm |
|
Ketinggian Pusat Spindle |
300mm |
300mm |
300mm |
|
Diameter Wayar Berkenaan |
Wayar bulat:1-3mm 2jalur Kawat rata: 1.5X12mm 2jalur |
Wayar bulat:1-3mm 2jalur Kawat rata: 1.5X12mm 2jalur |
Wayar bulat:1-3mm 2jalur Kawat rata: 1.5X12mm 2jalur |
|
Motor Kabel |
Servo 0.75KW |
Servo 0.75KW |
Servo 0.75KW |
|
Motor gelendong |
Penukaran kekerapan 1.5KW 1*10 |
Penukaran kekerapan 1.5KW 1*10 |
Penukaran kekerapan 1.5KW 1*10 |
|
Voltan Bekalan |
220VAC 50HZ |
220VAC 50HZ |
220VAC 50HZ |
|
Kuasa Mesin |
2.2KW |
2.2KW |
2.2KW |
|
Peranti Plastik |
tiada |
Boleh laras secara pneumatik |
Boleh laras secara pneumatik |
|
Tailstock |
tiada |
Boleh laras secara pneumatik |
Boleh laras secara pneumatik |
|
Menyokong Rak Dawai |
Paksi tunggal, paksi dwi, paksi empat |
Paksi tunggal, paksi dwi, paksi empat |
Paksi tunggal, paksi dwi, paksi empat |
|
Ketegangan yang sepadan |
Boleh laras secara pneumatik |
Boleh laras secara pneumatik |
Penegang Elektronik Serbuk Magnet |
|
Dimensi |
1700mm(L)*800 mm(W)* 1500mm(H) |
1700mm(L)*800 mm(W)* 1500mm(H) |
1700mm(L)*800 mm(W)* 1500mm(H) |
|
Berat Peralatan |
340KG |
340KG |
340KG |

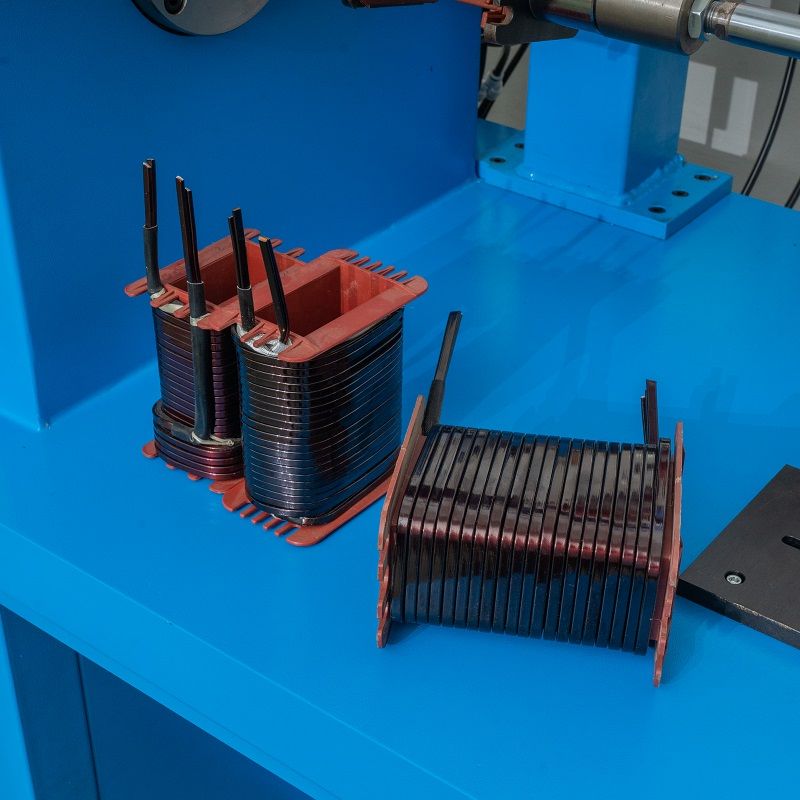

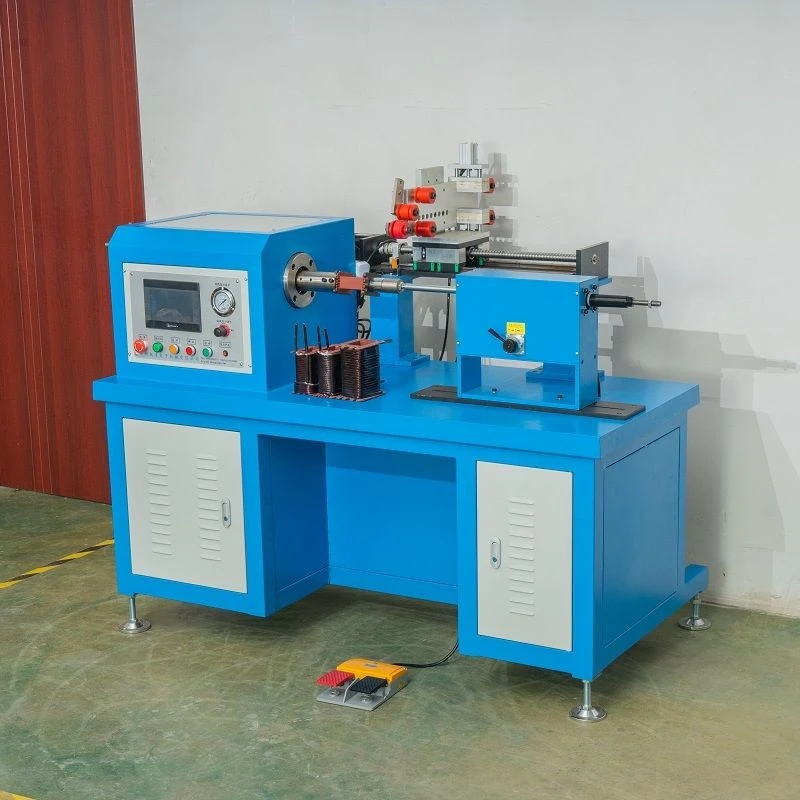

Mesin penggulungan automatik universal Shuangqing SQ-D810L ialah peranti yang digunakan khas untuk penggulungan pelbagai saiz wayar bulat, wayar rata dan produk gegelung. Berikut adalah pengenalan kepadanya:
Struktur dan Komponen

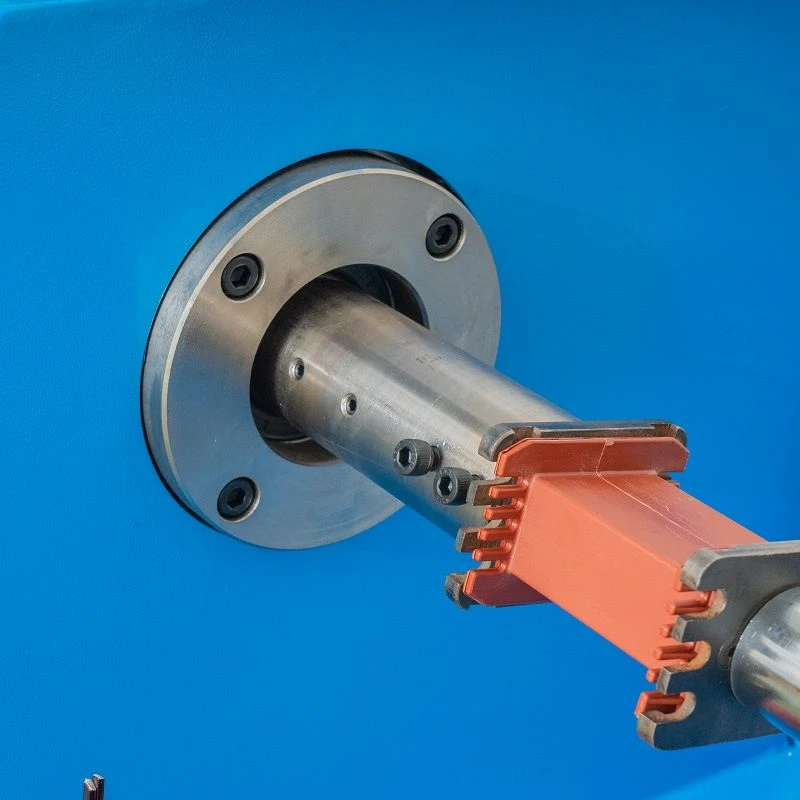

1: gelendong penggulungan:
Ia adalah komponen teras penggulungan dan digunakan untuk menetapkan bingkai penggulungan atau teras reaktor. Ia biasanya didorong oleh motor berketepatan tinggi, dan kelajuan boleh dikawal dengan tepat untuk memenuhi keperluan kelajuan penggulungan reaktor yang berbeza. Sebagai contoh, untuk reaktor besar, kelajuan yang lebih rendah mungkin diperlukan untuk memastikan kualiti penggulungan; untuk reaktor kecil, kelajuan boleh ditingkatkan dengan sewajarnya untuk meningkatkan kecekapan.

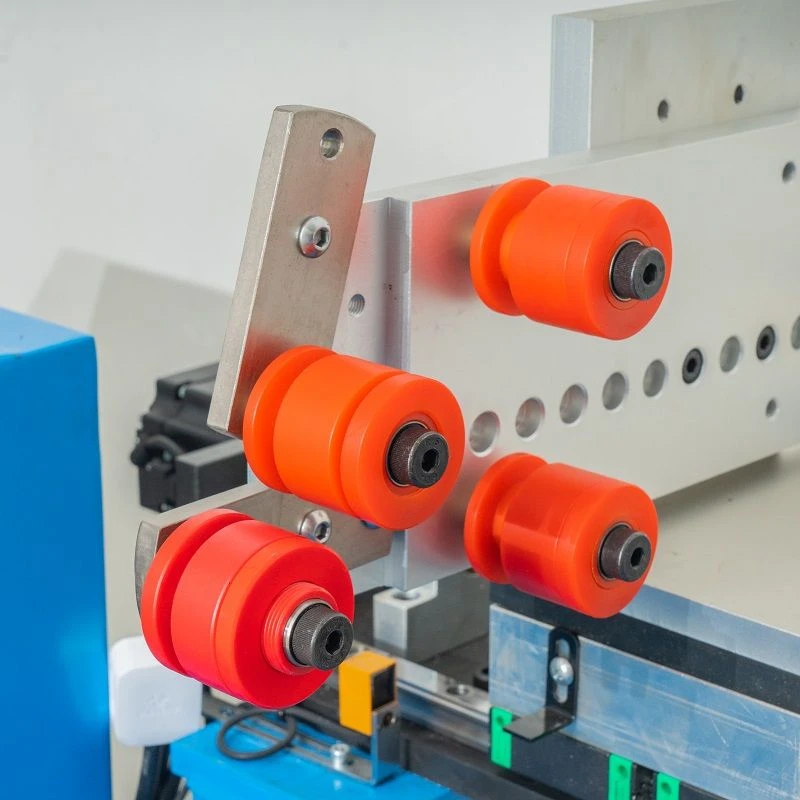

2: Susunan kabel:
Ia bertanggungjawab untuk menyusun wayar secara sama rata pada bingkai atau teras penggulungan dengan cara yang telah ditetapkan. Ia mencapai susunan wayar yang tepat melalui peranti penghantaran yang tepat seperti skru dan rel panduan, dsb., dalam penyelarasan dengan putaran gelendong penggulungan. Padang, arah dan parameter lain susunan wayar boleh dilaraskan mengikut keperluan reka bentuk reaktor.

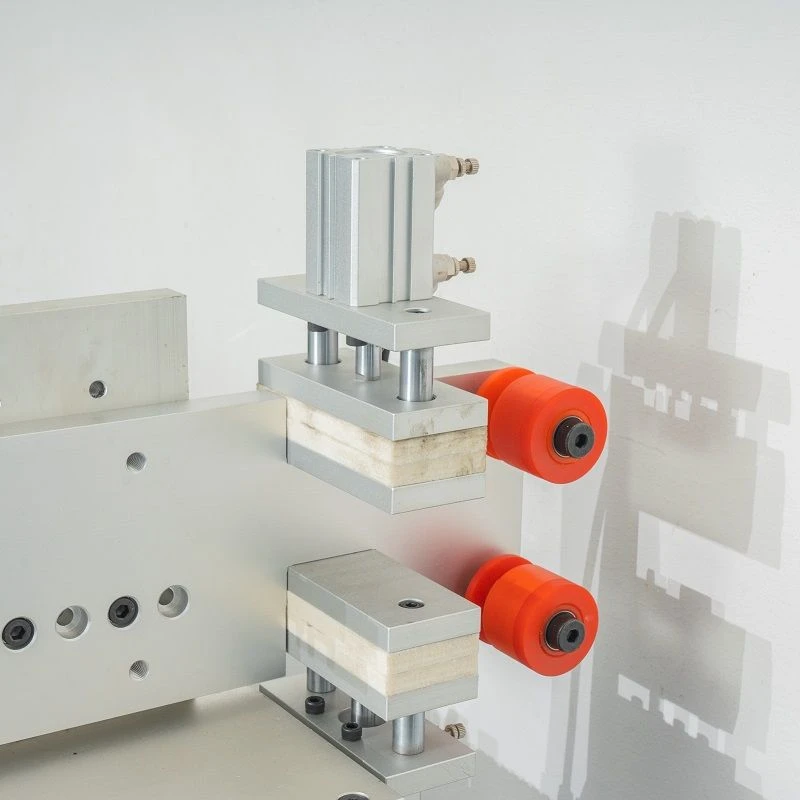

3: Sistem kawalan ketegangan:
Sistem mengawal ketegangan wayar untuk memastikan ketegangan wayar kekal stabil semasa proses penggulungan. Ia terdiri daripada peranti pelarasan ketegangan. Ketegangan yang stabil boleh membuat gegelung luka ketat dan kemas, dan wayar longgar dan diameter bungkusan wayar terlalu besar. Contohnya, ketegangan boleh dikawal dengan melaraskan daya brek peranti pelarasan ketegangan pada gelendong bayar.

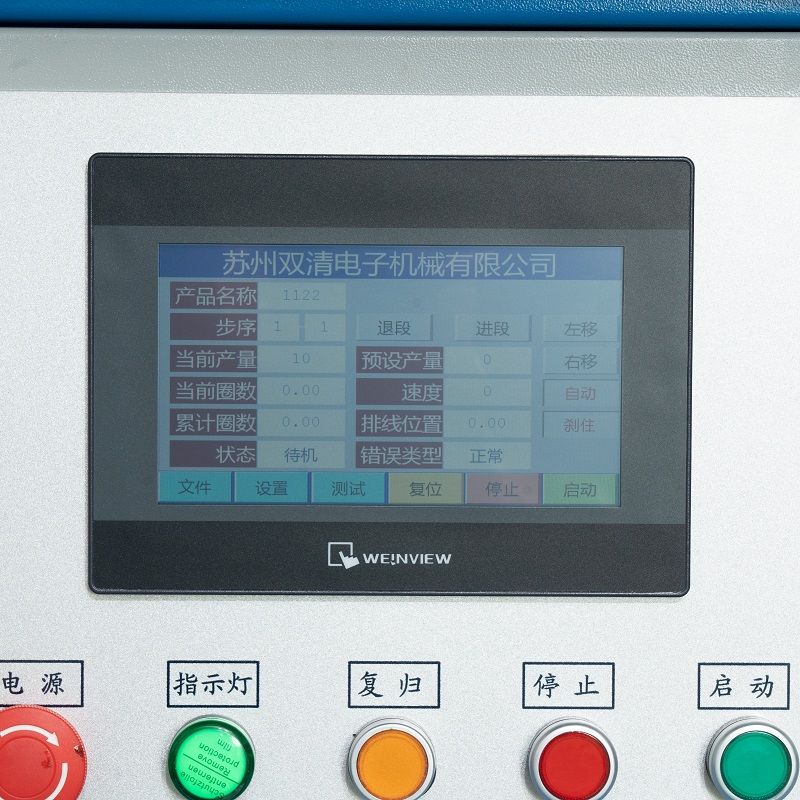

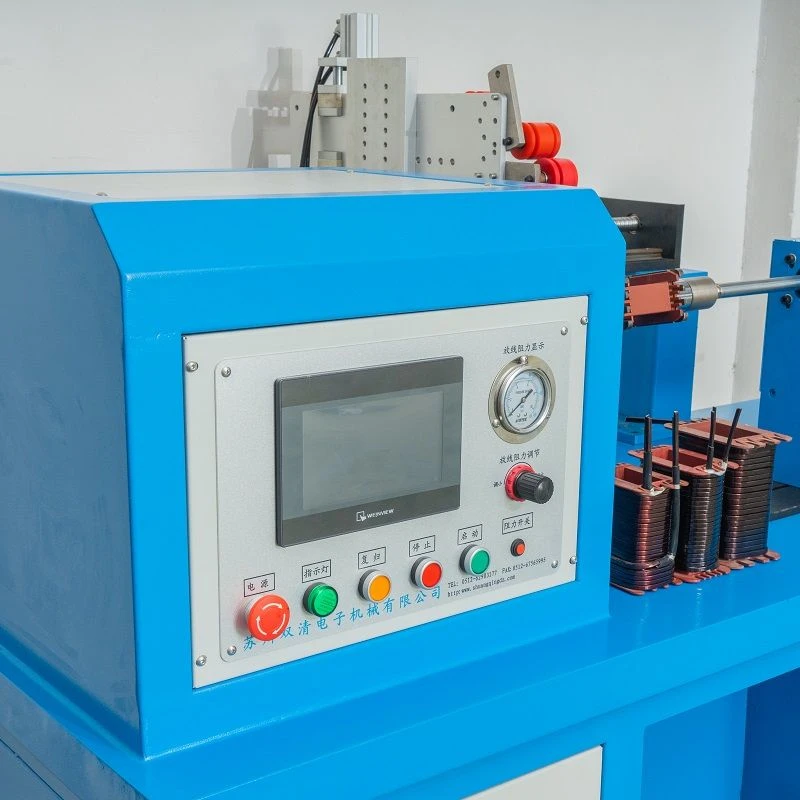

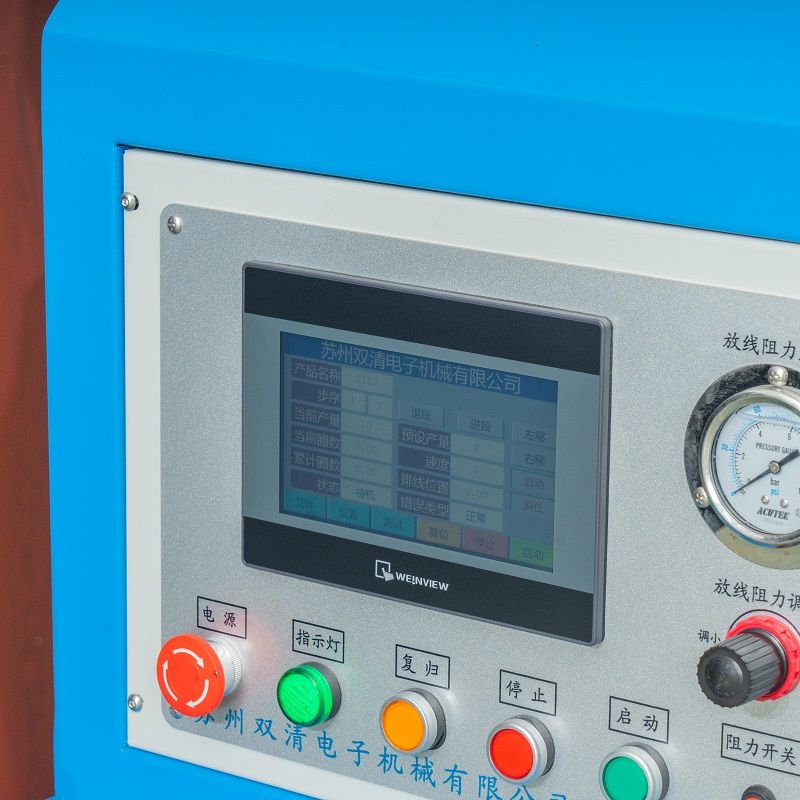

4: Sistem Kawalan:
Ia adalah "otak" mesin penggulungan reaktor dan boleh merealisasikan interaksi manusia-mesin. Pengendali boleh menetapkan bilangan lilitan belitan, parameter susunan wayar, nilai ketegangan, kelajuan belitan, dsb. dalam sistem kawalan. Sistem kawalan menyelaraskan kerja gelendong penggulungan, mekanisme susunan wayar dan sistem kawalan ketegangan mengikut parameter ini untuk memastikan ketepatan dan kestabilan proses penggulungan.
Butiran Produk
Soalan Lazim
S: Apakah yang termasuk dalam penyelenggaraan harian mesin penggulungan?
J: Penyelenggaraan harian terutamanya termasuk membersihkan permukaan peralatan untuk mengelakkan habuk dan serpihan daripada memasuki bahagian mekanikal dan menjejaskan operasinya. Ia juga perlu sentiasa memeriksa pelinciran bahagian transmisi, seperti gear, skru dan bahagian lain, dan menambah minyak pelincir mengikut penggunaan.
S: Kekili dawai mesin penggulungan wayar rosak. Bolehkah saya menggantikannya sendiri?
J: Jika anda mempunyai pengalaman dan alatan penyelenggaraan mekanikal, dan mempunyai aksesori gelendong kabel yang memenuhi spesifikasi peralatan, anda boleh menggantikannya sendiri. Walau bagaimanapun, sebelum menggantikannya, sebaiknya semak manual arahan peralatan untuk memahami langkah penggantian dan langkah berjaga-jaga yang khusus. Jika anda tidak pasti, adalah disyorkan untuk menghubungi pengilang peralatan atau kakitangan penyelenggaraan profesional.
