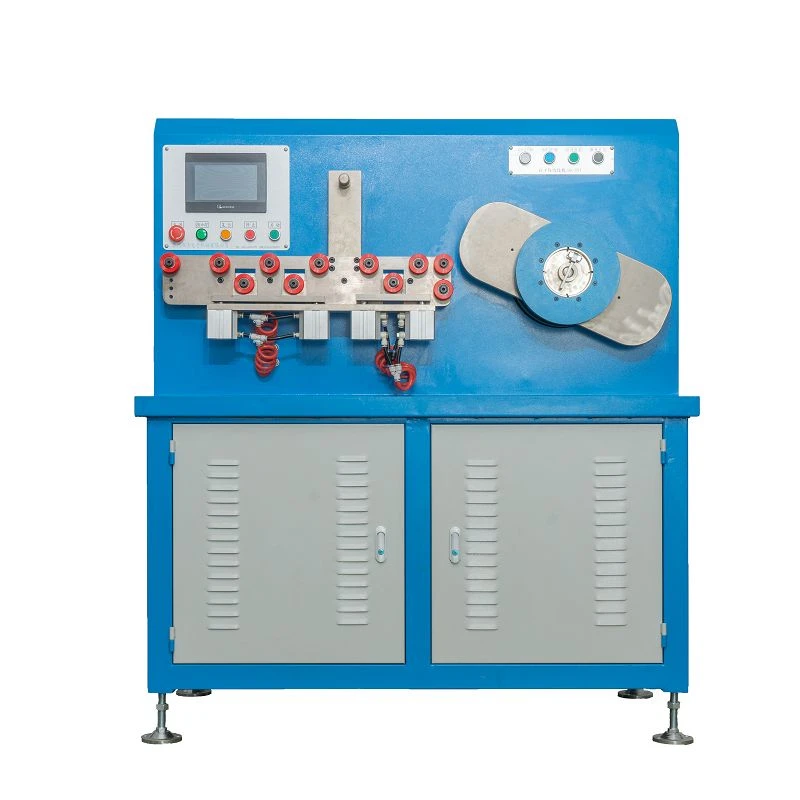

Parameter teknikal utama Mesin Penggulungan Wayar Rata |
|||
|
Model Produk |
SQ-8BX1-2 |
SQ-8BX1-3 |
SQ-8BX1-4 |
|
Diameter penggulungan |
Lebih besar daripada atau sama dengan400 |
Lebih besar daripada atau sama dengan400 |
Lebih besar daripada atau sama dengan550 |
|
Lebar kabel |
Lebih besar daripada atau sama dengan200 |
Lebih besar daripada atau sama dengan200 |
Lebih besar daripada atau sama dengan200 |
|
Ketepatan susunan kabel |
0.01 |
0.01 |
0.01 |
|
Kelajuan gelendong |
1-200rpm |
1-200rpm |
1-200rpm |
|
Ketinggian tengah gelendong |
300mm |
300mm |
300mm |
|
Diameter wayar yang berkenaan |
Kawat tembaga rata: ketebalan 1-5mm lebar 1-15mm |
Kawat tembaga rata: ketebalan 1-5mm lebar 1-20mm |
Kawat tembaga rata: ketebalan 1-5mm lebar 1-30mm |
|
Motor kabel |
Servo 0.75KW |
Servo 0.75KW |
Servo 0.75KW |
|
Motor gelendong |
penukaran frekuensi 2.2KW+1:10 |
penukaran frekuensi 2.2KW+1:15 |
penukaran frekuensi 3.7KW+1:10 |
|
Voltan bekalan |
220VAC 50HZ |
220VAC 50HZ |
380VAC 50HZ |
|
Kuasa mesin |
3.3KW |
3.6KW |
5.5KW |
|
Menyokong rak dawai |
Paksi tunggal boleh laras |
Paksi tunggal boleh laras |
Paksi tunggal boleh laras |
|
Dimensi |
1400 X 800 X 1550mm |
1400 X 8001550mm |
1600 X 850m X 1600mm |
|
Berat peralatan |
460KG |
490KG |
670KG |
Struktur dan prinsip
Ia biasanya mempunyai komponen utama seperti gelendong penggulungan, mekanisme susunan wayar, peranti kawalan ketegangan, dll. Apabila bekerja, wayar disimpan pada ketegangan tertentu melalui sistem kawalan ketegangan, gelendong memacu acuan penggulungan untuk berputar, dan susunan wayar Mekanisme membuat wayar dililit sama rata pada acuan untuk membentuk gegelung berbentuk lempeng.

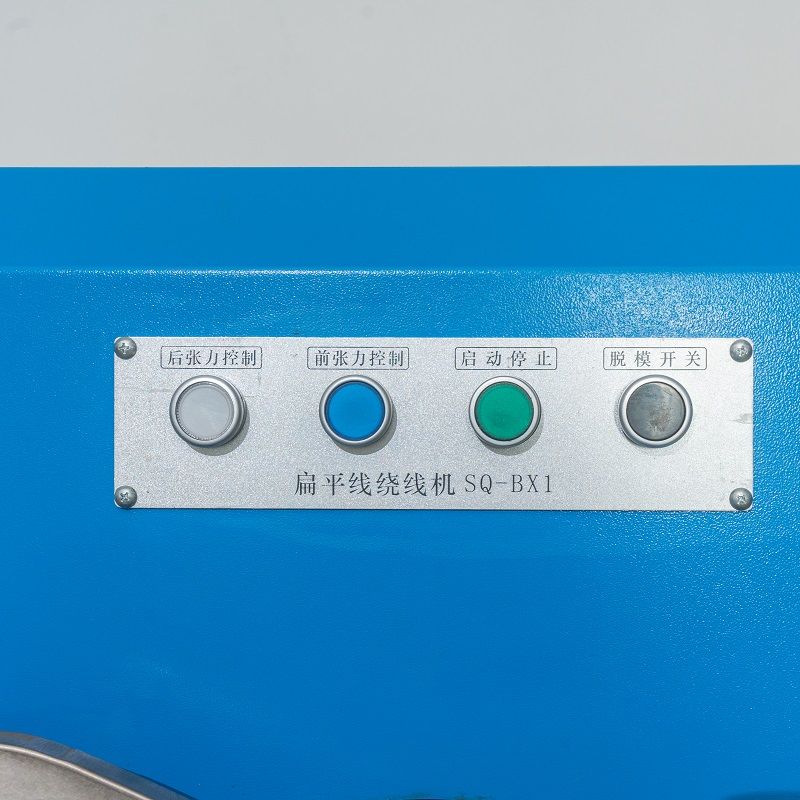

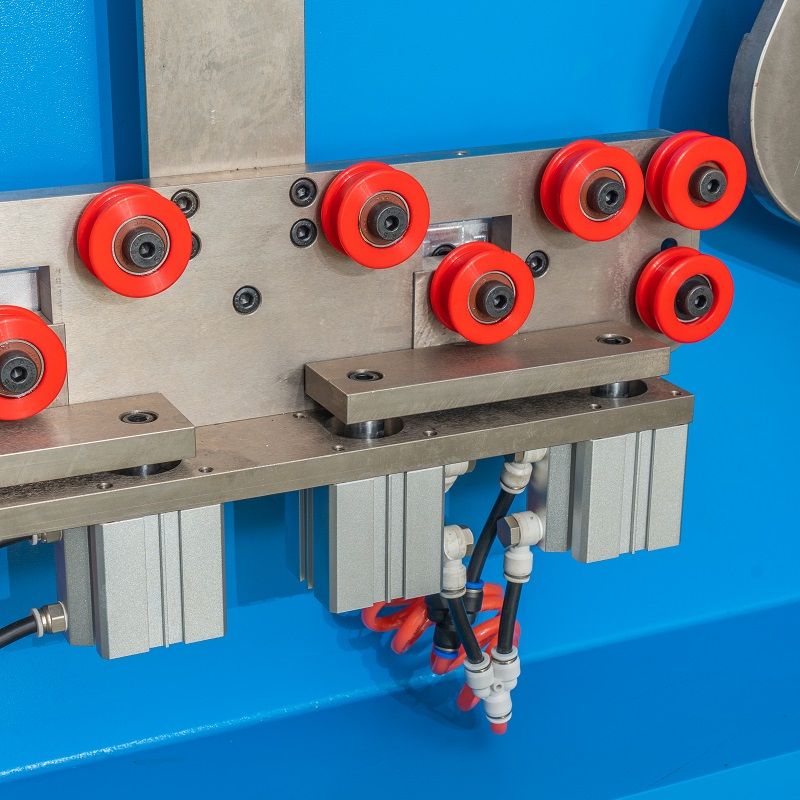

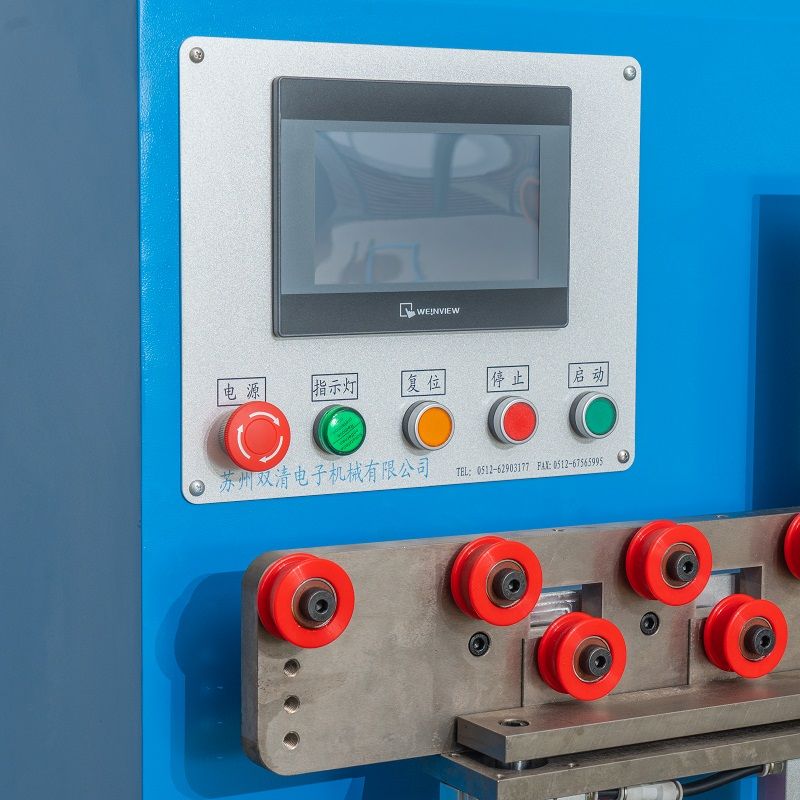

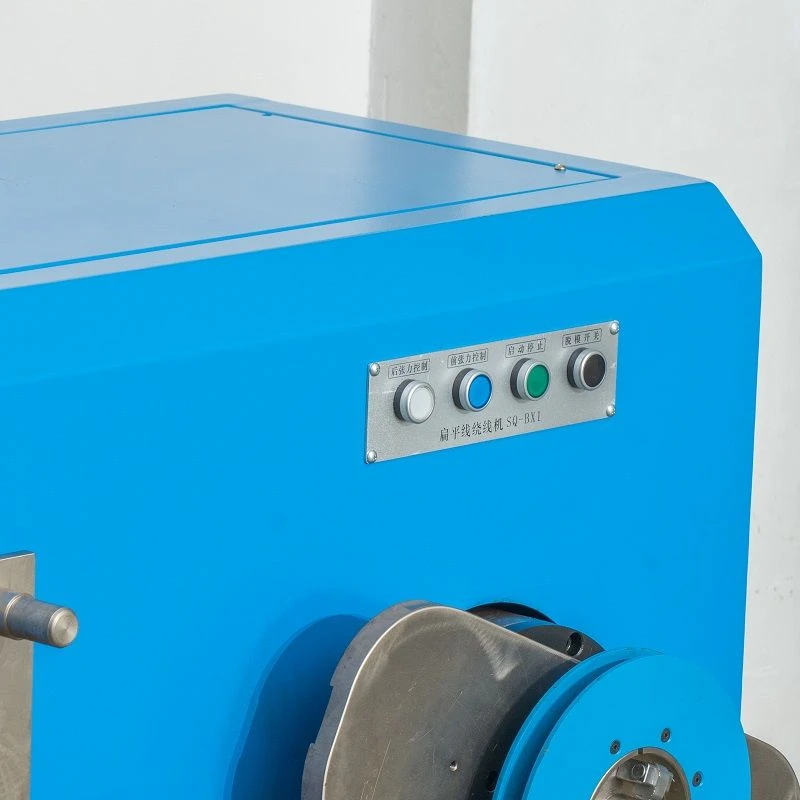

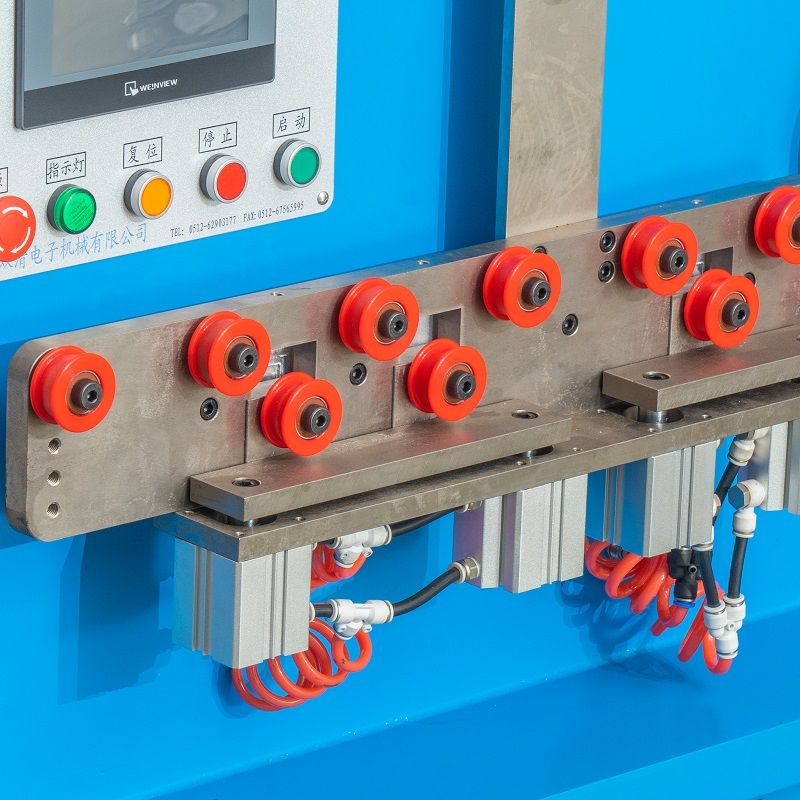

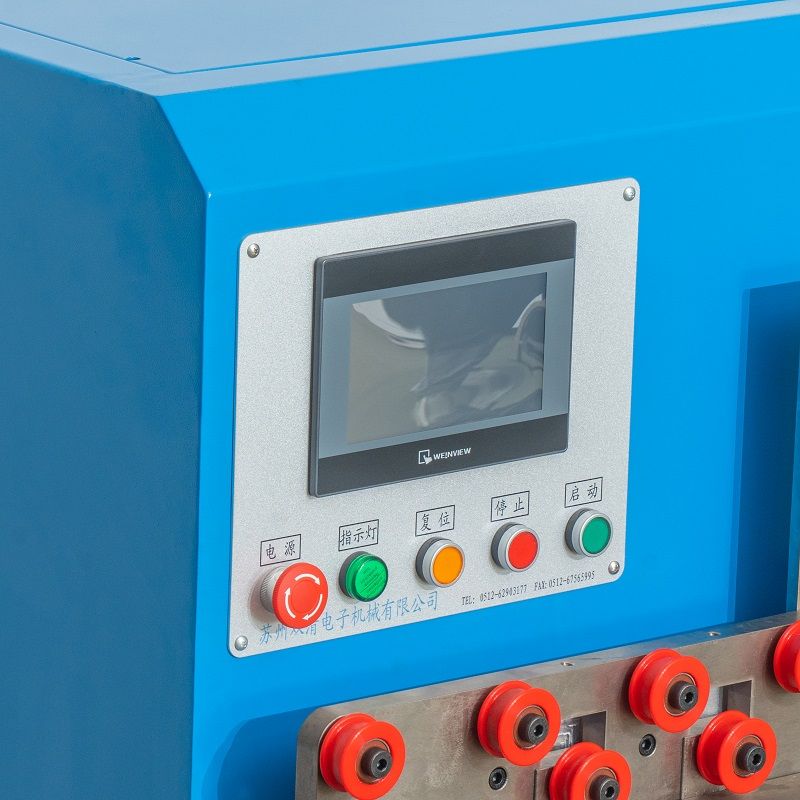

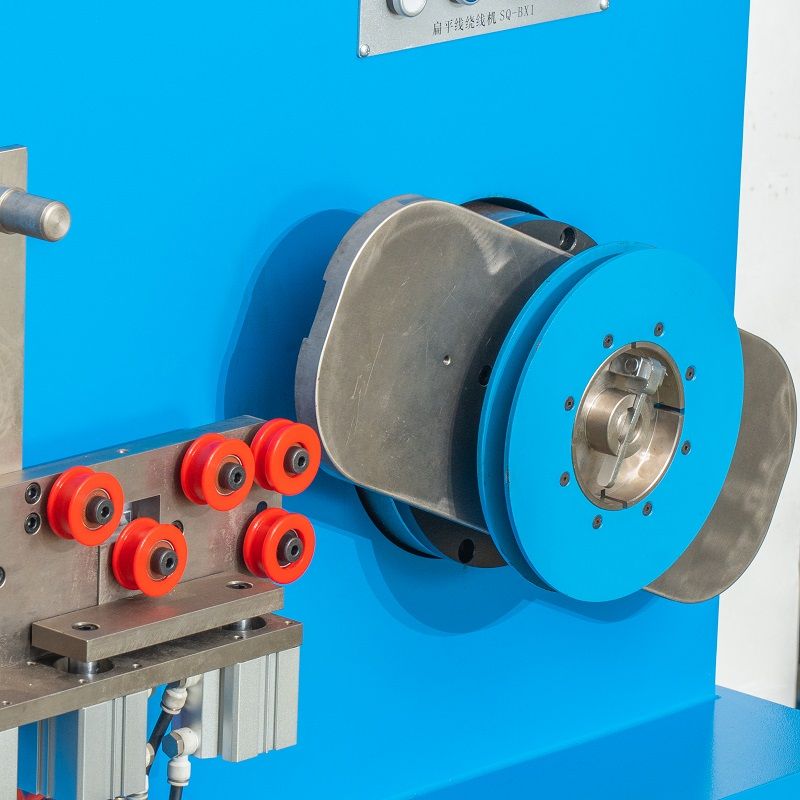

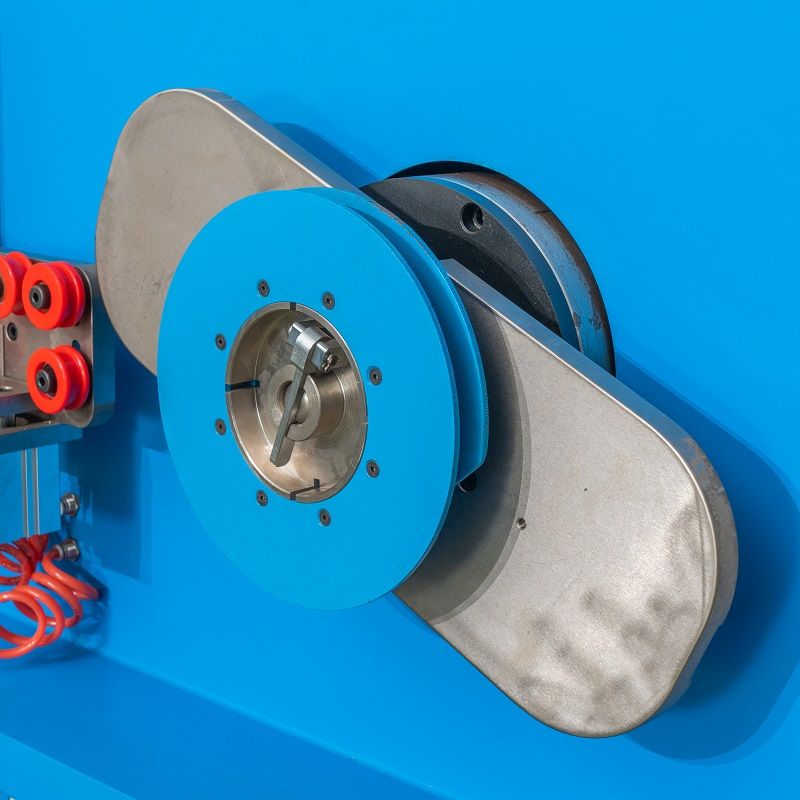

Butiran Produk
Kawasan Permohonan
Ia digunakan secara meluas dalam pembuatan peralatan elektrik seperti pengubah kuasa, gegelung mesin kimpalan, gegelung rata alfa, reaktor, dll. Sebagai contoh, penggulungan voltan tinggi dan penggulungan voltan rendah pengubah kuasa besar memerlukan penggunaan lempeng mesin penggulungan ke gegelung angin dengan lilitan dan bentuk yang tepat untuk memastikan kestabilan prestasi pengubah.
Ciri dan kelebihan
Ia boleh mencapai penggulungan berketepatan tinggi, memastikan bilangan lilitan gegelung adalah tepat, tersusun rapat dan seragam. Dan parameter penggulungan seperti diameter wayar, bilangan lilitan, kelajuan penggulungan, dll. boleh dilaraskan mengikut keperluan reka bentuk yang berbeza. Sesetengah mesin penggulungan pancake termaju juga mempunyai ciri automasi tahap tinggi, yang boleh mengurangkan ralat operasi manual dan meningkatkan kecekapan pengeluaran.
Soalan Lazim
S: Adakah anda pengilang atau syarikat perdagangan?
A: Kami adalah pengilang, pengeluar sumber.
S: Bolehkah anda mereka bentuk untuk kami?
A: Peralatan boleh disesuaikan mengikut keperluan dan keperluan produk anda.
S: Bagaimanakah pembungkusan dan penghantaran?
A: Semasa penghantaran, jalur kayu akan digunakan untuk mengukuhkan dan melindungi mesin.
S: Bolehkah kelajuan penggulungan mesin penggulungan dilaraskan?
A: Kelajuan penggulungan mesin penggulungan boleh dilaraskan. Melalui panel kawalan pada peralatan, kelajuan penggulungan yang sesuai boleh dilaraskan mengikut keperluan penggulungan yang berbeza, seperti diameter wayar, bilangan lilitan gegelung dan faktor lain.
