Parameter teknikal utama mesin penggulungan gegelung pemegun motor |
|
|
Model Produk |
SQ-D118L |
|
Diameter penggulungan |
Lebih besar daripada atau sama dengan200 |
|
Lebar Kabel |
Lebih besar daripada atau sama dengan600 |
|
Ketepatan Susunan Kabel |
0.01 |
|
Kelajuan Spindle |
1-1000rpm |
|
Ketinggian Pusat Spindle |
230mm |
|
Diameter Wayar Berkenaan |
Wayar bulat kuprum: dan sekitar 0.02-3mm Kawat rata tembaga: lilitan tindananLebih besar daripada atau sama dengan2X10 |
|
Motor Kabel |
Servo Panasonic 0.4KW |
|
Motor Penyalur Kawat |
Servo Panasonic 0.4KW |
|
Kapasiti Pemotongan |
PneumatikLebih besar daripada atau sama dengan20 Kawat tembaga persegi |
|
Panjang Suapan Kawat |
1-200mm |
|
Bilangan Slot Penggulungan |
1-12 |
|
Motor gelendong |
Servo 2.2KW |
|
Voltan Bekalan |
220VAC 50HZ |
|
Kuasa Mesin |
3.3KW |
|
Ketegangan yang sepadan |
Penegang kawalan automatik serbuk magnet |
|
Dimensi |
1600mm(L)*1000mm(W)* 1400mm(H) |
|
Berat Peralatan |
290KG |

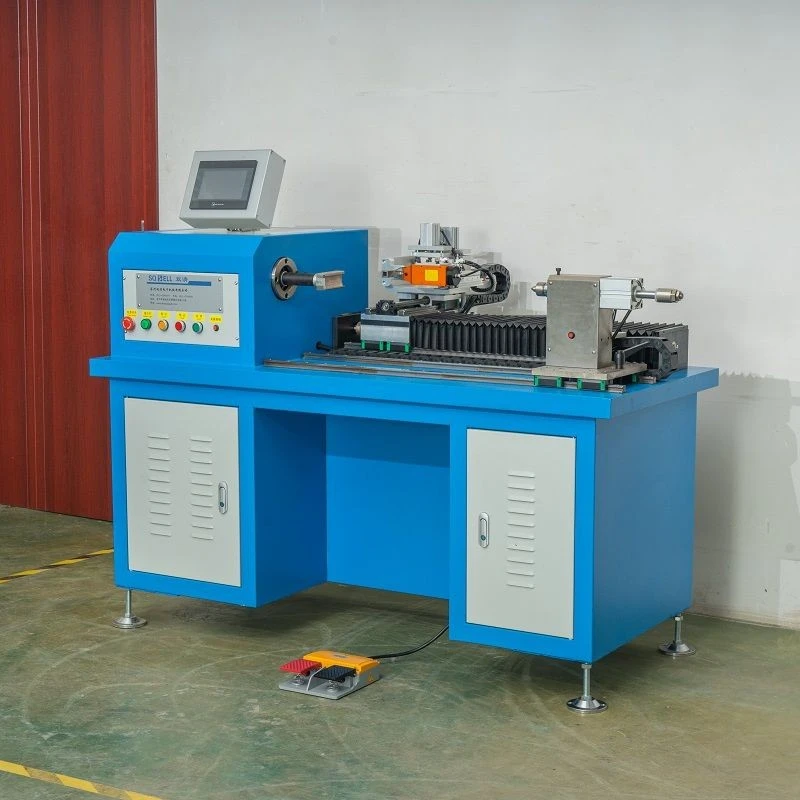

Mesin penggulungan gegelung pemegun motor SQ-D118L dibangunkan secara bebas oleh Suzhou Shuangqing Electronic Machinery Co., Ltd. Ia adalah peranti yang digunakan khas untuk penggulungan gegelung pemegun motor secara automatik merentasi slot. Ia mempunyai fungsi suapan wayar automatik sepenuhnya, memotong dan merentasi slot. Berikut adalah pengenalan terperincinya:
Ciri-ciri Struktur
1: gelendong penggulungan:
Ia adalah bahagian utama mesin penggulungan, digunakan untuk menetapkan blok teras pemegun motor. Reka bentuknya mesti memastikan kestabilan teras pemegun apabila berputar pada kelajuan tinggi, dan boleh bekerjasama dengan motor pemacu dengan tepat untuk mencapai kelajuan putaran yang berbeza untuk memenuhi keperluan penggulungan pelbagai gegelung pemegun motor.

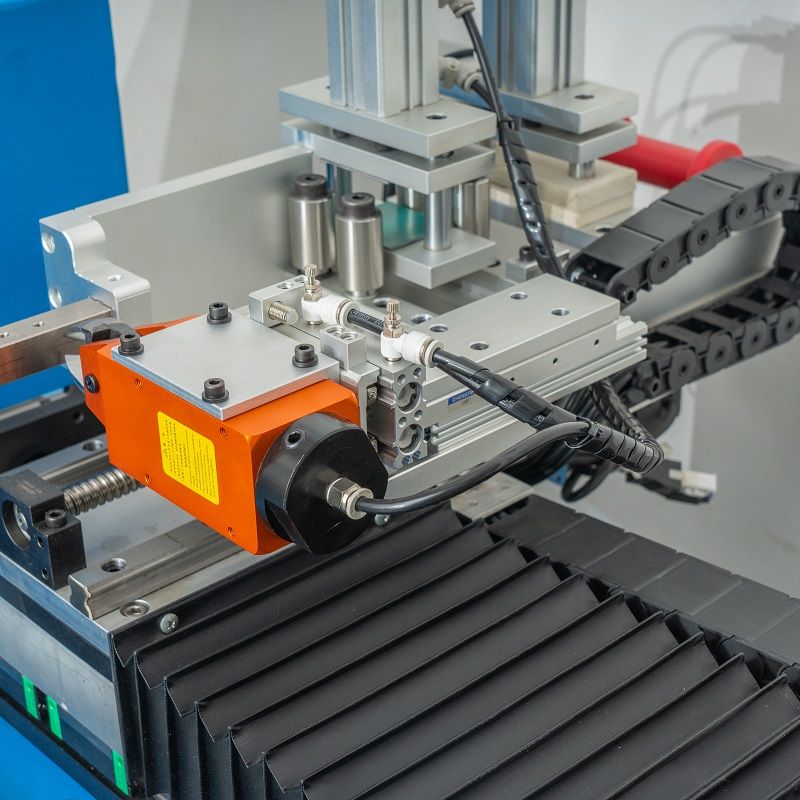

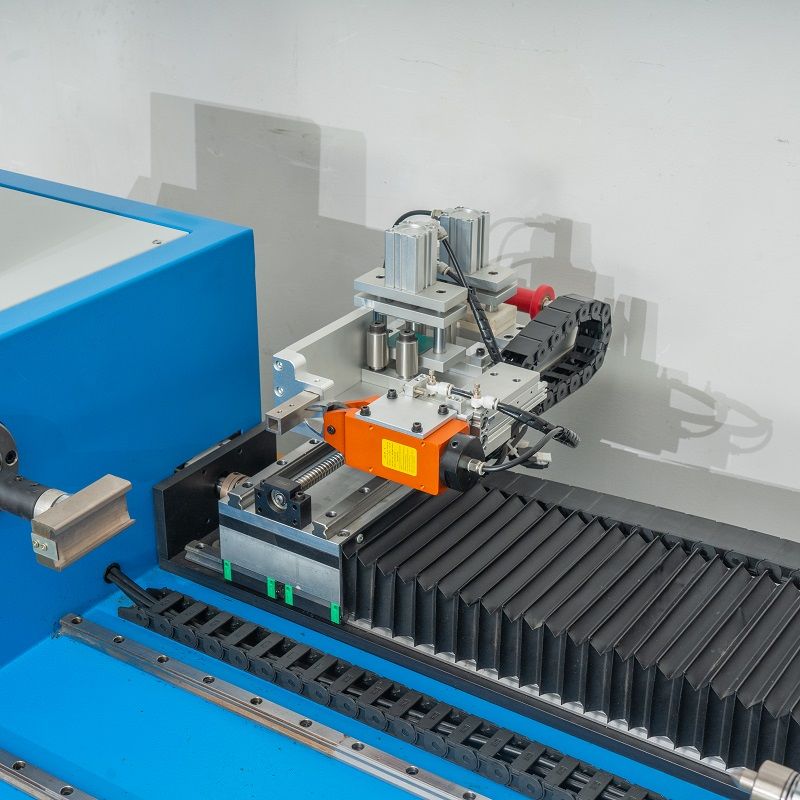

2: Susunan kabel:
Fungsi utama adalah untuk menyusun wayar enamel dan konduktor lain secara sama rata dan tepat dalam slot wayar teras stator. Melalui sistem penghantaran dan sistem kawalan yang tepat, mekanisme susunan wayar boleh mengawal susunan wayar dan kedudukan slot silang dengan tepat mengikut parameter seperti bilangan slot wayar stator dan bilangan lilitan gegelung.
3: Sistem kawalan ketegangan:
Untuk memastikan kualiti penggulungan, sistem kawalan ketegangan akan memantau dan melaraskan ketegangan wayar dalam masa nyata. Ketegangan yang sesuai boleh menjadikan wayar itu ketat dan kemas pada stator, mengelakkan keadaan wayar longgar atau terlalu ketat dan putus. Sebagai contoh, rintangan kekili bayar boleh dilaraskan secara automatik melalui kerjasama pengesan ketegangan dan peranti brek.

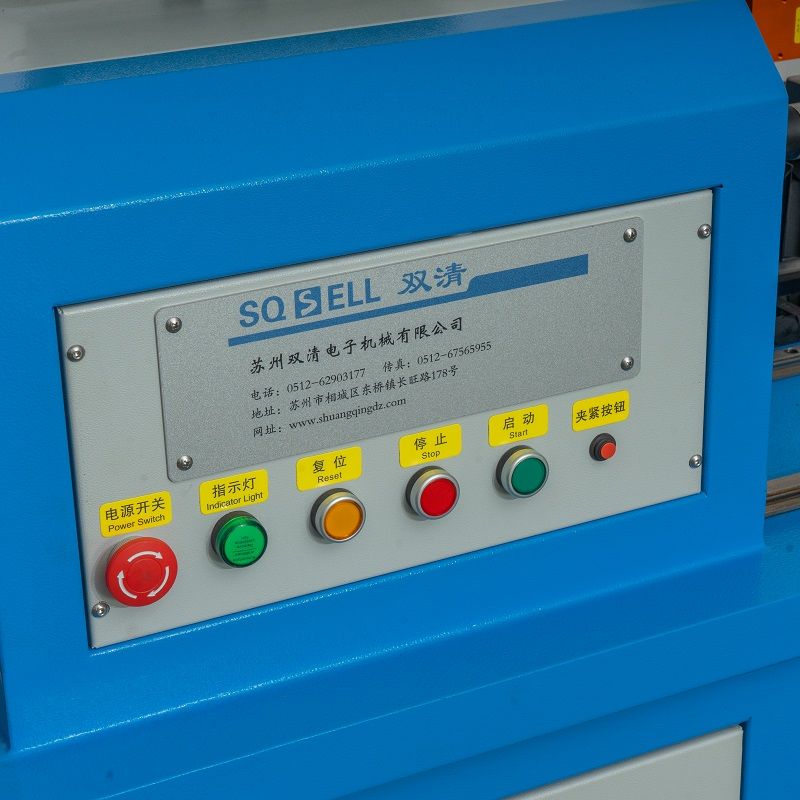

4: Sistem kawalan mesin penggulungan Shuangqing PLC:
Ini adalah teras mesin penggulungan gegelung pemegun motor, yang boleh merealisasikan interaksi manusia-komputer dan bertukar antara bahasa Cina dan Inggeris. Pengendali boleh memasukkan model stator, lilitan gegelung, kelajuan lilitan, nombor slot, padang susunan wayar dan parameter lain ke dalam sistem kawalan. Sistem kawalan menyelaraskan kerja gelendong penggulungan, mekanisme susunan wayar dan sistem kawalan ketegangan mengikut arahan ini untuk memastikan proses penggulungan dijalankan dengan tepat dan cekap.
Butiran Produk
Kelebihan
1: Meningkatkan kecekapan pengeluaran
2: Kurangkan keamatan buruh
Soalan Lazim
S: Berapa lama tempoh jaminan?
A: Tempoh jaminan: 1 tahun
S: Apakah tempoh penghantaran produk?
A: Masa penghantaran peralatan standard ialah 15 hari, penyesuaian peralatan bukan standard ialah 30 hari.
S: Apakah voltan bekalan peranti?
A: Peralatan kami dilengkapi secara standard dengan AC220V dan 380V, dan juga boleh disesuaikan mengikut keperluan pelanggan.
S: Bolehkah kelajuan penggulungan mesin penggulungan dilaraskan?
A: Kelajuan penggulungan mesin penggulungan boleh dilaraskan. Melalui panel kawalan pada peralatan, kelajuan penggulungan yang sesuai boleh dilaraskan mengikut keperluan penggulungan yang berbeza, seperti diameter wayar, bilangan lilitan gegelung dan faktor lain.
