Parameter teknikal utama mesin penggulungan wayar automatik |
||
|
Model Produk |
SQ-1000F |
|
|
Diameter penggulungan |
Lebih besar daripada atau sama dengan950 |
|
|
Lebar Kabel |
Lebih besar daripada atau sama dengan500 |
|
|
Ketepatan Susunan Kabel |
0.01mm |
|
|
Kelajuan Spindle |
1-200rpm |
|
|
Ketinggian Pusat Spindle |
500mm |
|
|
Diameter Wayar Berkenaan |
Wayar kuprum rata: ketebalan 1-5mm lebar 1-15mm |
Kawat tembaga bulat: Akar tunggalLebih besar daripada atau sama dengan5 mm |
|
Motor Kabel |
Servo kabel 0.75KW |
|
|
Motor gelendong |
penukaran frekuensi 2.2KW+1:10 |
|
|
Voltan Bekalan |
220VAC 50HZ 380VAC 50HZ |
|
|
Kuasa Mesin |
3.6KW |
|
|
Menyokong Rak Dawai |
Serbuk magnet pelarasan elektronik penegang paksi tunggal (Lubang dalam dram wayarKurang daripada atau sama dengan40mm) |
|
|
Dimensi |
1600 X 1100 X 1600mm |
|
|
Berat Peralatan |
660KG |
|

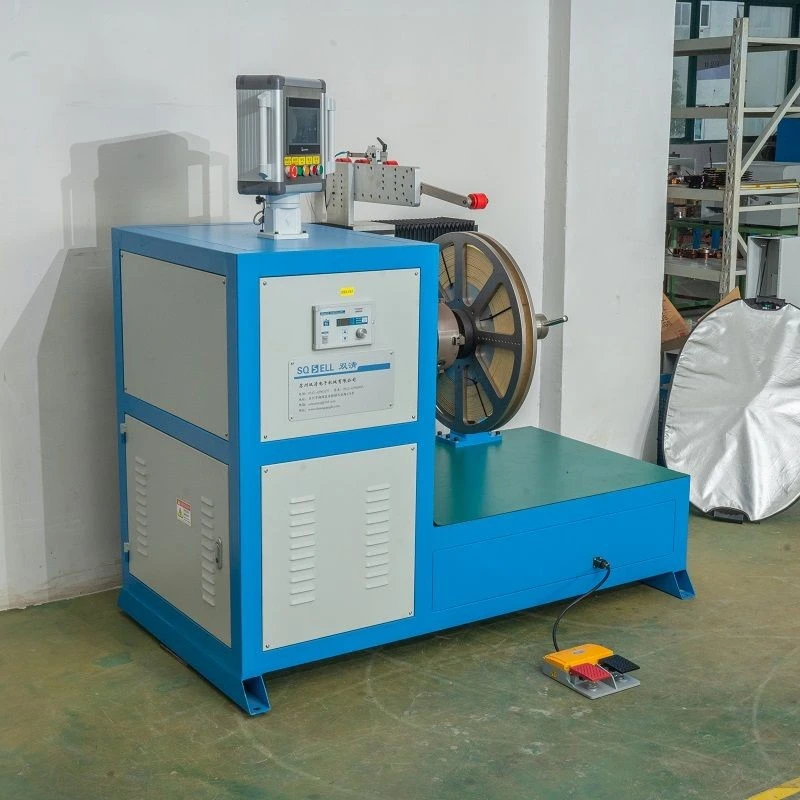

Mesin penggulungan wayar automatik adalah peralatan penggulungan yang canggih. Berikut adalah pengenalan terperinci:
Prinsip Kerja
- Mesin penggulungan wayar automatik menyelaraskan putaran aci utama dan pergerakan mekanisme susunan wayar melalui sistem kawalan. Aci utama penggulungan berputar di bawah pemacu motor, memacu mandrel penggulungan untuk berputar, supaya wayar dililit pada mandrel. Pada masa yang sama, mekanisme susunan wayar dengan tepat mengawal kedudukan susunan wayar pada mandrel mengikut parameter yang ditetapkan seperti padang susunan wayar dan arah, merealisasikan susunan wayar automatik.
Struktur Utama

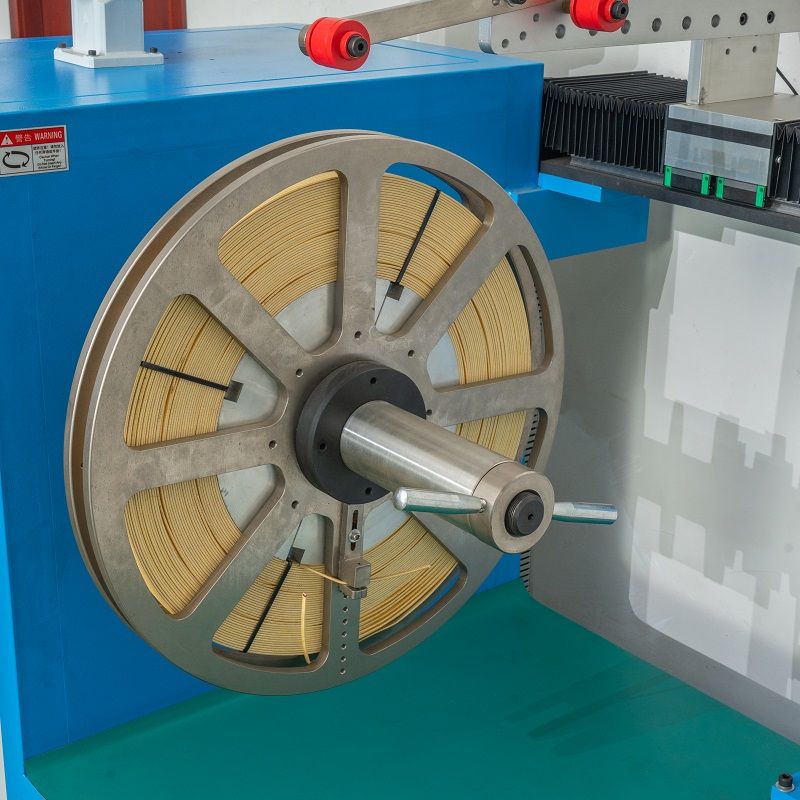

- gelendong penggulungan

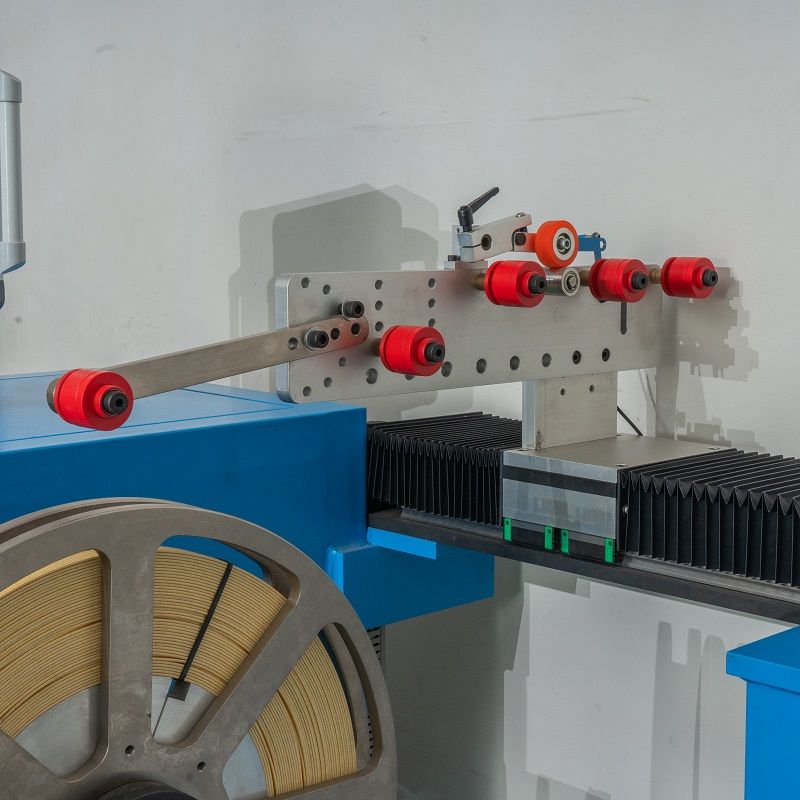

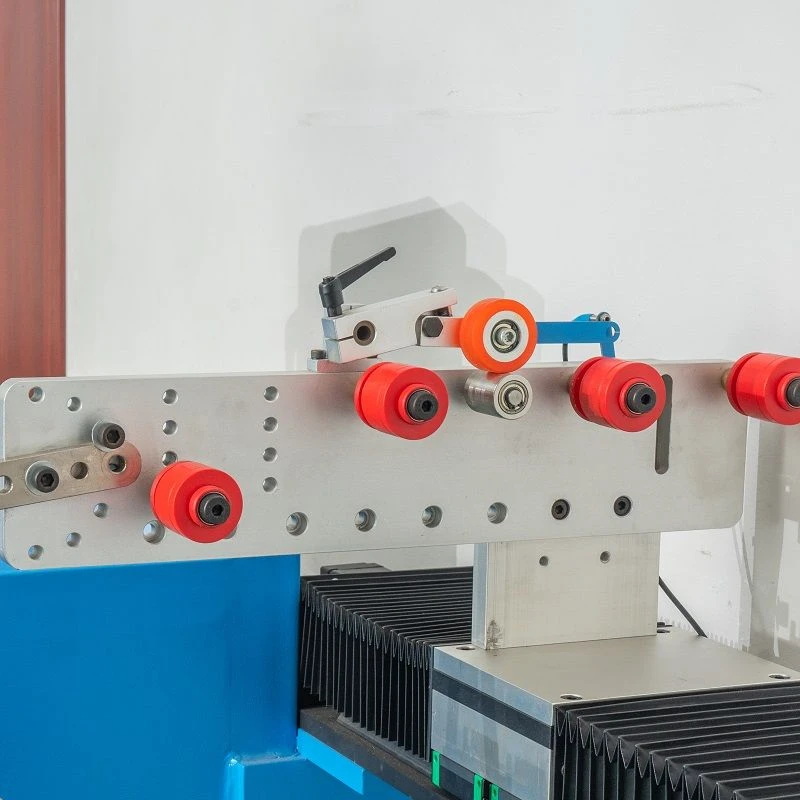

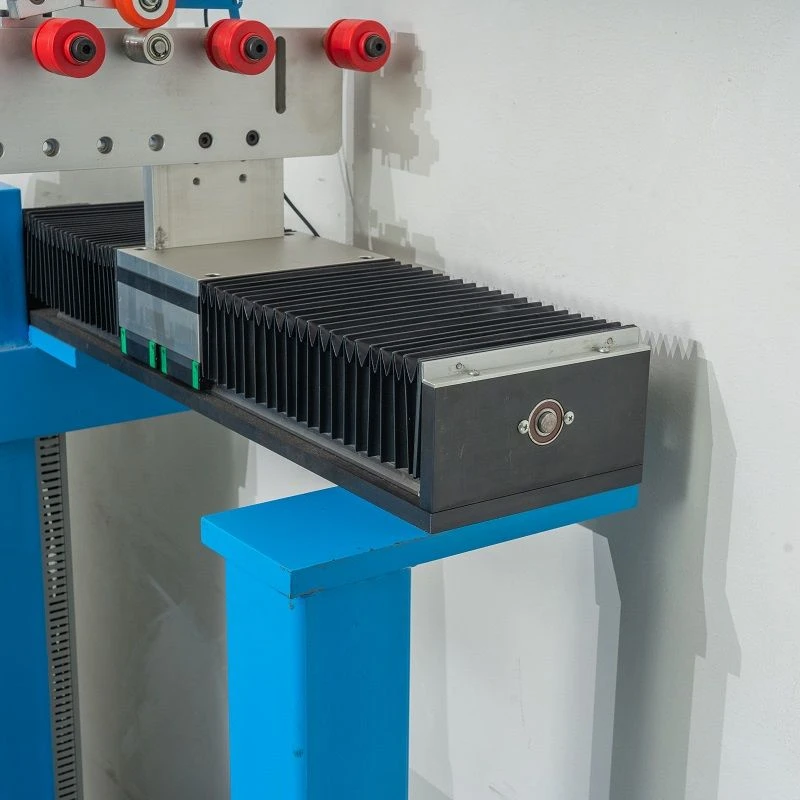

- Susunan kabel
- Sistem kawalan ketegangan

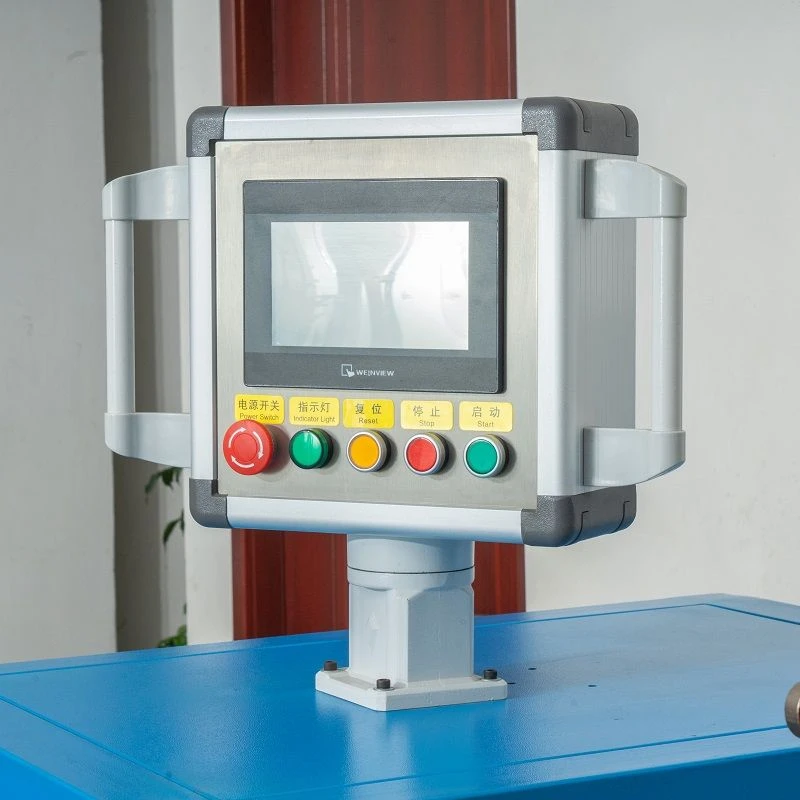

- Sistem Kawalan
Butiran Produk
Ciri-ciri
- Ketepatan pendawaian tinggi:
Ia boleh menyusun wayar secara sama rata dan kemas pada mandrel penggulungan dengan ralat padang kecil, yang penting untuk sesetengah produk dengan keperluan tinggi untuk ketepatan penggulungan (seperti transformer ketepatan, motor, dll.).
- Kecekapan penggulungan tinggi:
Operasi automatik mengurangkan masa pendawaian manual, sangat meningkatkan kelajuan penggulungan, boleh berfungsi secara berterusan untuk masa yang lama, dan sesuai untuk pengeluaran besar-besaran.
- Pelbagai aplikasi:
Dengan melaraskan parameter dan menggantikan beberapa aksesori, ia boleh digunakan untuk menggulung produk pelbagai jenis, spesifikasi diameter wayar dan bentuk belitan, termasuk gegelung dan belitan bentuk yang berbeza.
- Kualiti stabil:
Disebabkan oleh kawalan ketepatan tinggi susunan wayar dan proses penggulungan, kualiti gegelung luka adalah stabil dan konsisten, mengurangkan kegagalan produk yang disebabkan oleh masalah kualiti penggulungan.
Kawasan Permohonan
- Dalam industri pembuatan motor, ia digunakan untuk penggulungan pemegun motor dan pemutar; dalam bidang pembuatan transformer, ia digunakan untuk penggulungan kedua-dua transformer elektronik kecil dan transformer kuasa besar; di samping itu, ia juga digunakan secara meluas untuk penggulungan gegelung komponen elektromagnet seperti induktor dan reaktor.
Soalan Lazim
S: Jika kami mempunyai keperluan produk lain yang tidak disertakan oleh halaman anda, bolehkah anda membantu menyediakannya?
A: Peralatan boleh disesuaikan mengikut keperluan pelanggan.
S: Apakah diameter wayar yang boleh digulung oleh peranti?
A: Ia bergantung kepada produk anda. Sila tinggalkan maklumat hubungan anda dan kami akan mengatur perkhidmatan pelanggan untuk menghubungi anda.
S: Bolehkah kelajuan penggulungan mesin penggulungan dilaraskan?
A: Kelajuan penggulungan mesin penggulungan boleh dilaraskan. Melalui panel kawalan pada peralatan, kelajuan penggulungan yang sesuai boleh dilaraskan mengikut keperluan penggulungan yang berbeza, seperti diameter wayar, bilangan lilitan gegelung dan faktor lain.
S: Apakah yang menentukan ketepatan penggulungan mesin penggulungan?
A: Ketepatan penggulungan terutamanya bergantung pada ketepatan struktur mekanikal peralatan. Sebagai contoh, ketepatan mekanisme susunan wayar akan menjejaskan kekemasan susunan wayar. Pada masa yang sama, ketepatan sistem kawalan juga penting. Sistem kawalan lanjutan boleh mengawal sudut putaran dan kelajuan motor dengan tepat untuk memastikan ketepatan penggulungan.
