Parameter teknikal utama mesin penggulungan menegak wayar rata |
|||
|
Model Produk |
SQ-400L |
SQ-600L |
SQ-800L |
|
Diameter penggulungan |
Kurang daripada atau sama dengan400 |
Kurang daripada atau sama dengan600 |
Kurang daripada atau sama dengan800 |
|
Lebar Kabel |
Kurang daripada atau sama dengan400 |
Kurang daripada atau sama dengan600 |
Kurang daripada atau sama dengan800 |
|
Ketepatan Susunan Kabel |
0.01 |
0.01 |
0.01 |
|
Kelajuan Spindle |
1-100rpm |
1-60rpm |
1-50rpm |
|
Ketinggian Pusat Spindle |
300mm |
350mm |
500mm |
|
Diameter Wwire Berkenaan |
Wayar bulat:2-20mm Kawat rata:Kurang daripada atau sama dengan10X15 |
Wayar bulat:2-20mm Kawat rata:Kurang daripada atau sama dengan10X25 |
Wayar bulat:2-30mm Kawat rata:Kurang daripada atau sama dengan15X40 |
|
Motor Kabel |
Servo 1.5KW |
Servo 2.2KW |
Servo 3.7KW |
|
Motor gelendong |
penukaran frekuensi 2.2KW 1*20 |
penukaran frekuensi 3.7KW 1*30 |
penukaran frekuensi 4.7KW 1*40 |
|
Voltan Bekalan |
220VAC 50HZ |
380VAC 50HZ |
380VAC 50HZ |
|
Kuasa Mesin |
3.7KW |
6.5KW |
7.8KW |
|
Ketegangan yang sepadan |
Penegang mekanikal rintangan magnet |
Penegang mekanikal rintangan magnet |
Penegang ketepatan servo |
|
Dimensi |
1900mm(L)*900 mm(W)* 2250mm(H) |
2100mm(L)*1000mm(W)* 2250mm(H) |
2200mm(L)*1100mm(W)* 2300mm(H) |
|
Berat Peralatan |
640KG |
760KG |
980KG |

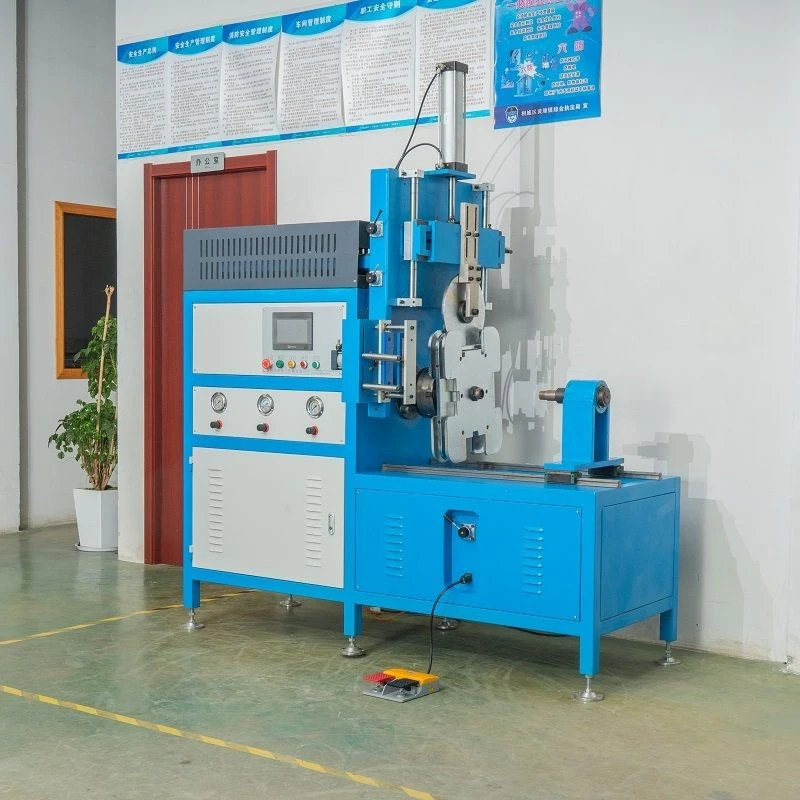

Mesin penggulungan menegak dawai rata Shuangqing ialah mesin yang boleh membuat gegelung lingkaran dengan membuat sisi panjang wayar rata berserenjang dengan paksi lingkaran. Berikut ialah beberapa maklumat tentang mesin penggulungan menegak wayar rata:
Prinsip Kerja
Biasanya, motor memberikan kuasa untuk memacu bahagian yang berkaitan untuk berputar atau bergerak untuk mencapai penggulungan wayar rata. Sebagai contoh, sesetengah mesin penggulungan menegak menggunakan motor untuk memacu mekanisme roda dail dan alur untuk membuat meja berputar bergerak secara berselang-seli untuk mencapai kerja celah penggelek pengumpul berbilang; pada masa yang sama, motor servo digunakan untuk memacu skru untuk berputar, supaya lengan benang bergerak ke atas dan ke bawah, dengan itu memacu wayar rata untuk bergerak ke atas dan ke bawah secara sama rata semasa penggulungan, mengelakkan penggulungan berulang pada kedudukan yang sama.
Struktur

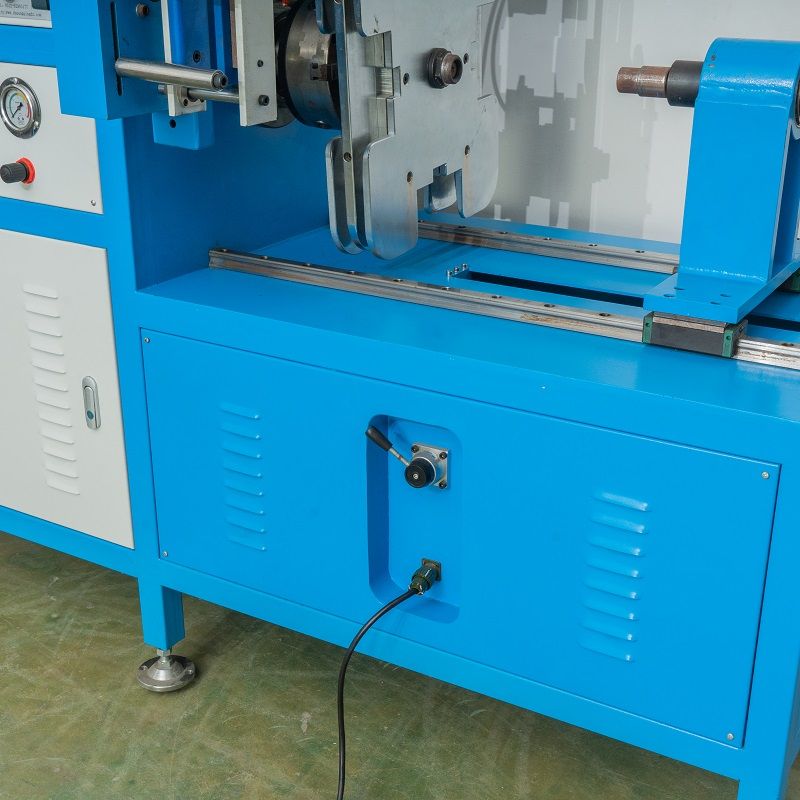

Peranti makan:
Bertanggungjawab untuk menghantar wayar rata ke kedudukan belitan. Sebagai contoh, sesetengah peranti suapan menggunakan silinder untuk memacu plat pengapit, yang mengapit wayar rata dan memacu blok tetap untuk bergerak di atas landasan gelongsor melalui motor servo untuk merealisasikan suapan wayar rata.

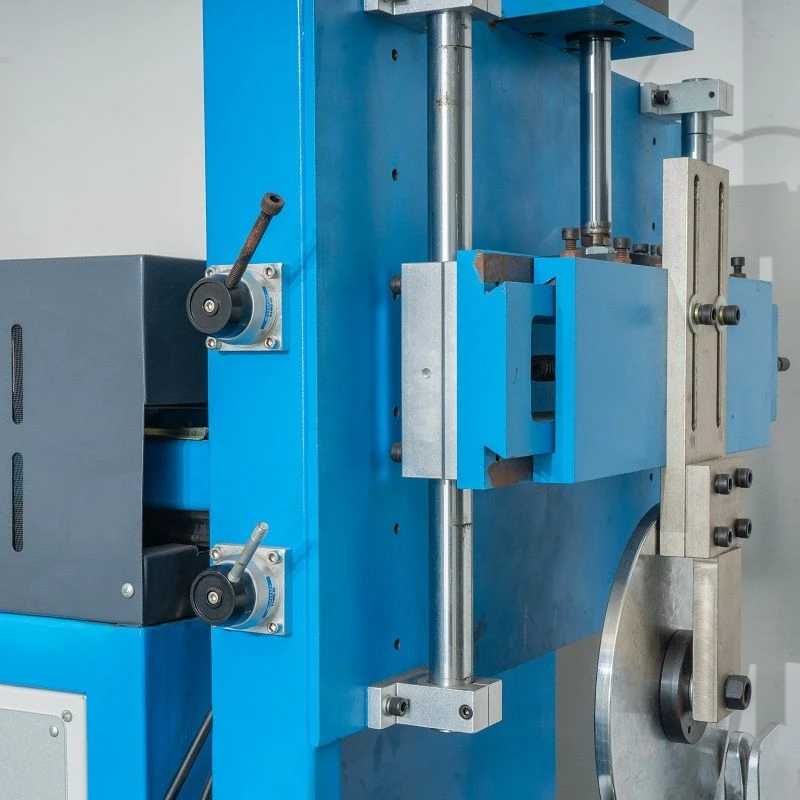

Peranti panduan:
Wayar rata dibimbing untuk memastikan ia memasuki kawasan belitan dengan tepat. Sesetengah peranti panduan lanjutan juga mempunyai fungsi pelinciran dalam talian untuk mengurangkan geseran wayar rata semasa pemprosesan.

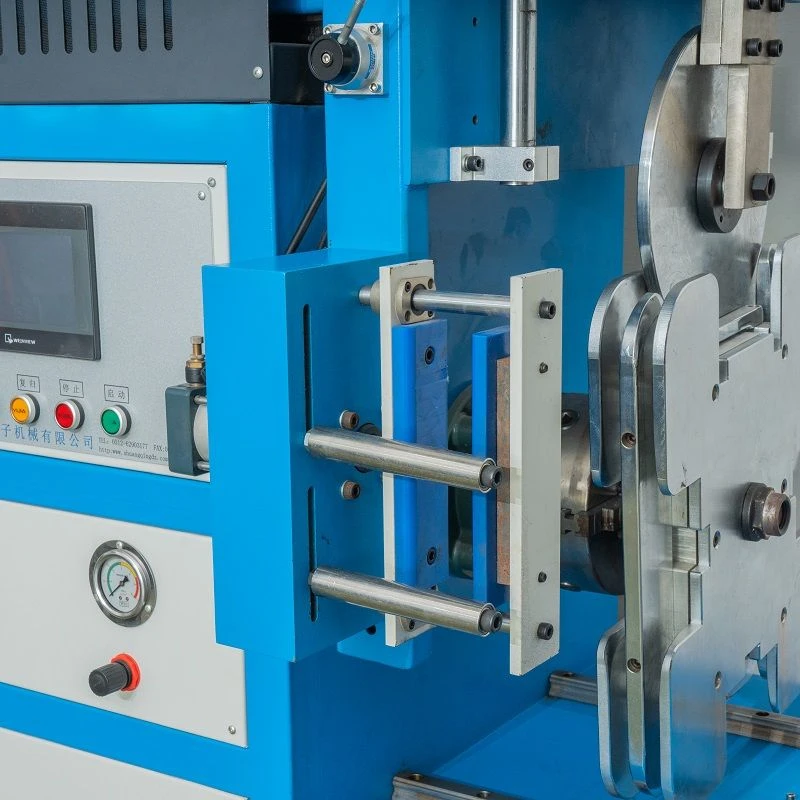

Peranti lentur:
Kawat rata dibengkokkan mengikut keperluan reka bentuk untuk membentuk bentuk gegelung lingkaran. Peranti lentur biasanya termasuk blok berputar, meja berputar, mekanisme pembentukan dan komponen lain. Beberapa mekanisme pembentukan menghalang sudut dalam wayar rata daripada berubah bentuk semasa membongkok melalui kerjasama rod omboh, penutup tekanan rendah, lengan bebibir dan komponen lain.

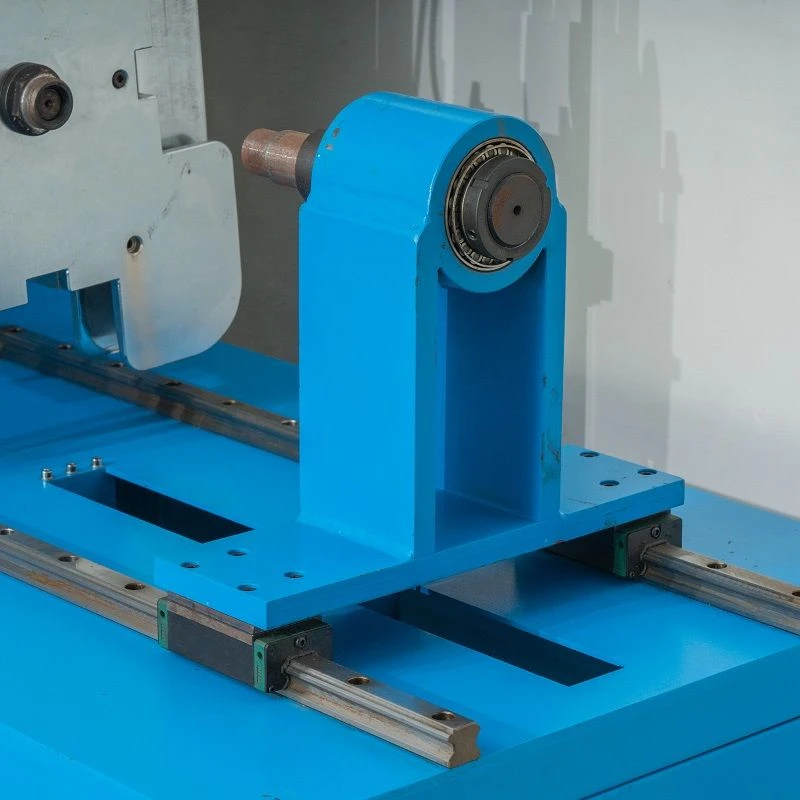

Peranti penggulungan:
Ia adalah komponen teras mesin penggulungan menegak, digunakan untuk menggulung wayar rata ke dalam gegelung bentuk dan saiz tertentu. Struktur dan prestasi peranti penggulungan secara langsung mempengaruhi kualiti dan kecekapan penggulungan gegelung.
Butiran Produk

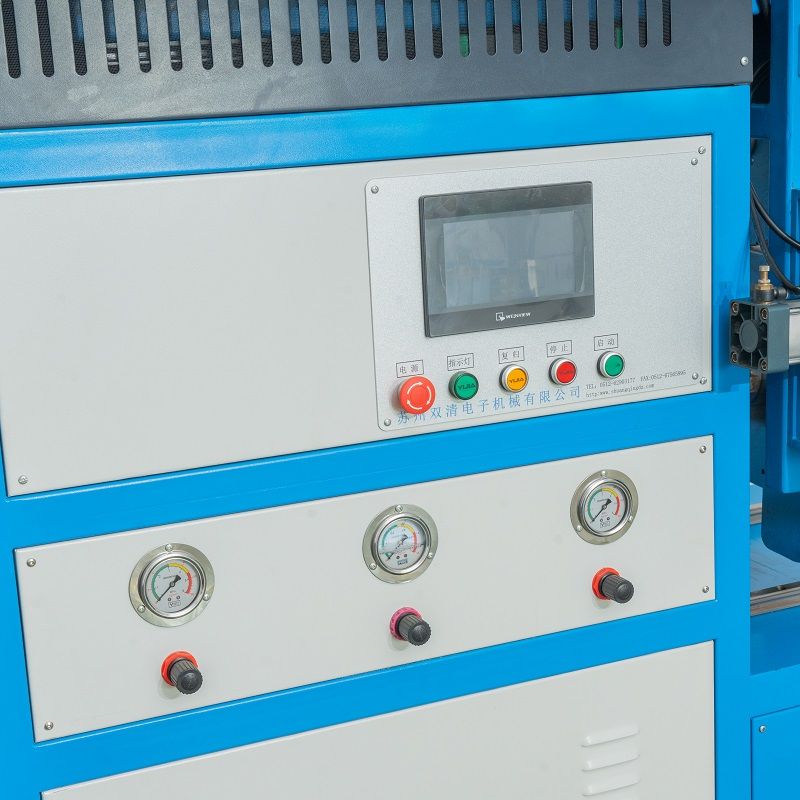

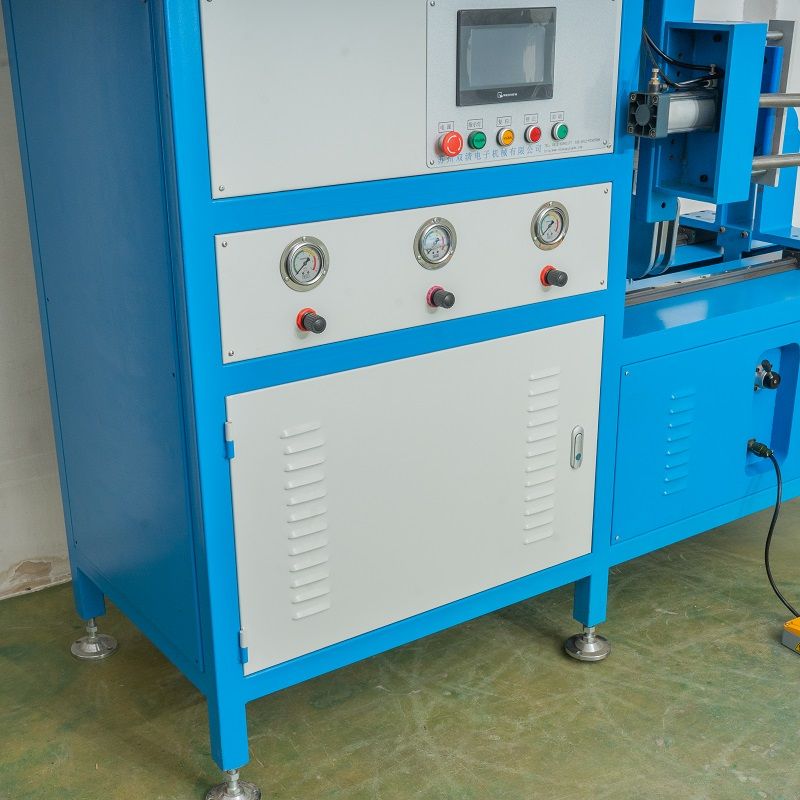

Peranti Kawalan
Pengawal PLC200 digunakan untuk mengawal operasi keseluruhan mesin penggulungan menegak, termasuk penetapan dan pelarasan parameter seperti urutan tindakan, kelajuan dan kedudukan setiap komponen.
Kawasan Permohonan
Ia digunakan secara meluas dalam tenaga baharu, storan tenaga fotovoltaik on-board, pengangkutan rel, jentera elektronik, perubatan automotif, perkakas rumah dan bidang lain. Sebagai contoh, dalam motor, transformer dan komponen lain kenderaan tenaga baharu, mesin penggulungan menegak wayar rata diperlukan untuk menggulung gegelung induktor.
Kelebihan
Ketepatan penggulungan tinggi:
Kedudukan lilitan dan sudut wayar rata boleh dikawal dengan tepat untuk memastikan ketepatan dimensi dan prestasi elektrik gegelung.
Kecekapan pengeluaran yang tinggi:
Tahap automasi yang tinggi dapat merealisasikan operasi penggulungan yang berterusan dan pantas, meningkatkan kecekapan pengeluaran dengan ketara.
Mesin penggulungan menegak wayar rata mempunyai pelbagai aplikasi:

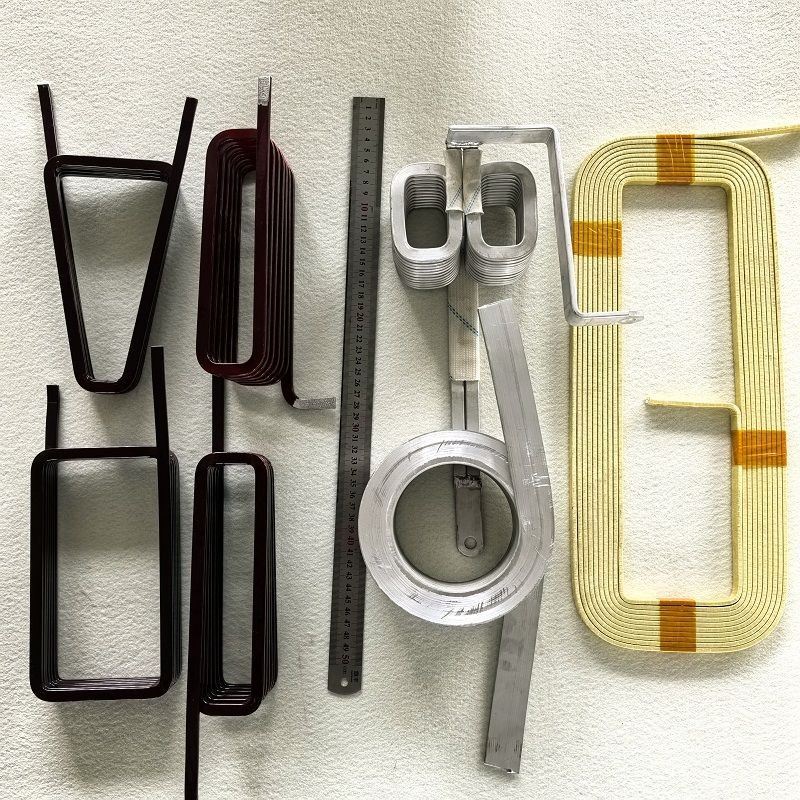

Ia boleh menggulung gegelung rata pelbagai bentuk dan saiz untuk memenuhi keperluan produk yang berbeza.
Mudah dikendalikan:
Antara muka operasi adalah ringkas dan mudah difahami, dan pengendali boleh mula beroperasi selepas latihan ringkas.
Soalan Lazim
S: Adakah anda pengilang atau syarikat perdagangan?
A: Kami adalah pengilang, pengeluar sumber.
S: Bolehkah anda mereka bentuk untuk kami?
A: Peralatan boleh disesuaikan mengikut keperluan dan keperluan produk anda.
S: Jika kami mempunyai keperluan produk lain yang tidak disertakan oleh halaman anda, bolehkah anda membantu menyediakannya?
A: Peralatan boleh disesuaikan mengikut keperluan pelanggan.
S: Apakah yang menentukan ketepatan penggulungan mesin penggulungan?
A: Ketepatan penggulungan terutamanya bergantung pada ketepatan struktur mekanikal peralatan. Sebagai contoh, ketepatan mekanisme susunan wayar akan menjejaskan kekemasan susunan wayar. Pada masa yang sama, ketepatan sistem kawalan juga penting. Sistem kawalan lanjutan boleh mengawal sudut putaran dan kelajuan motor dengan tepat untuk memastikan ketepatan penggulungan.
