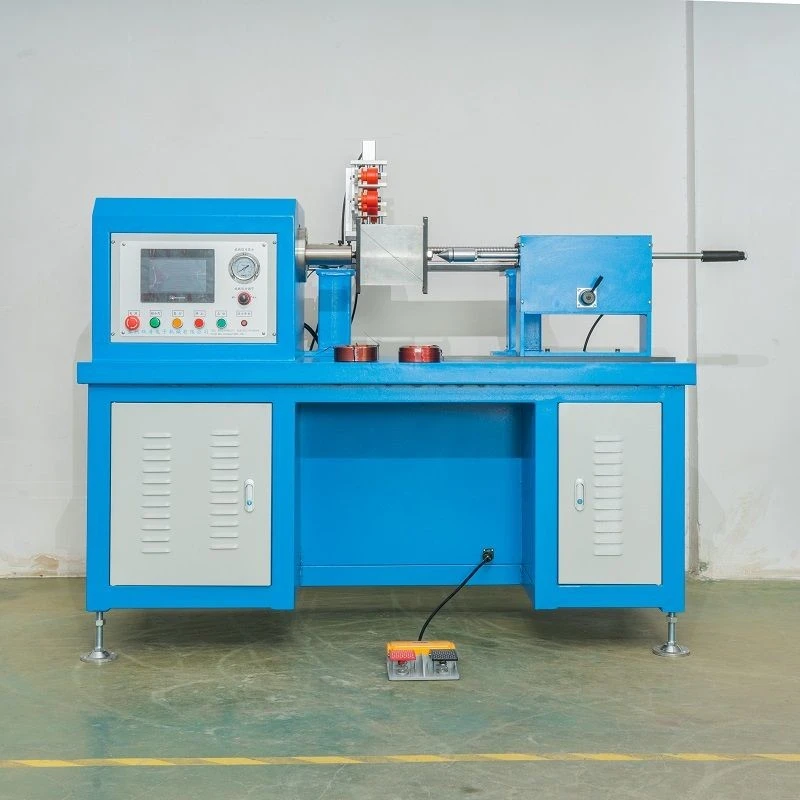

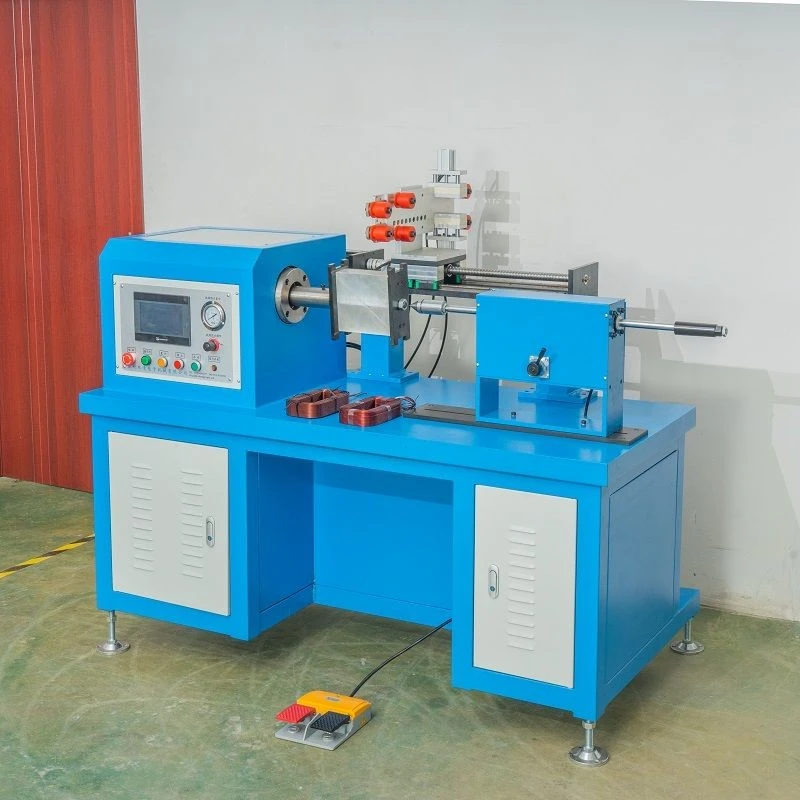

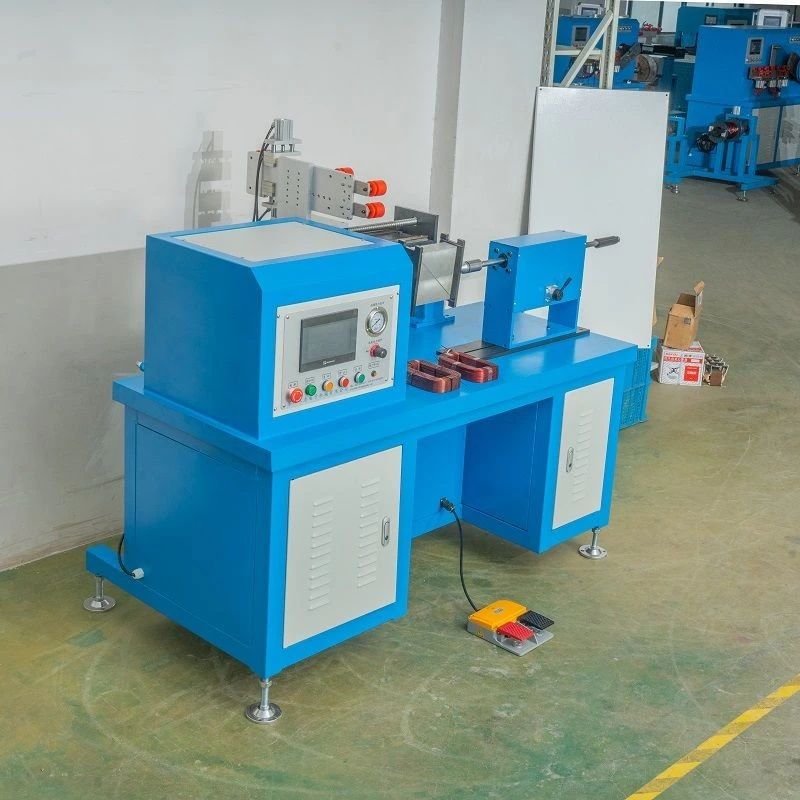

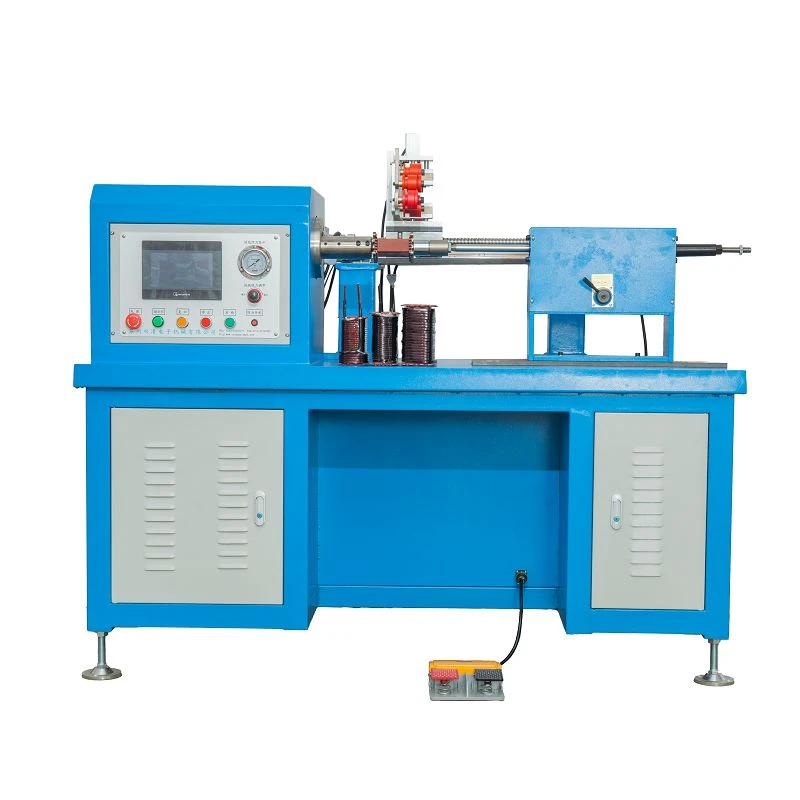

Parameter teknikal utama mesin penggulungan reaktor |
|||
|
Model Produk |
SQ-D811L |
SQ-D811LC |
SQ-D811LE |
|
Diameter penggulungan |
20-500mm |
20-500mm |
20-500mm |
|
Lebar Kabel |
0-400mm |
0-400mm |
0-400mm |
|
Ketepatan Susunan Kabel |
0.01 |
0.01 |
0.01 |
|
Kelajuan Spindle |
1-280rpm |
1-280rpm |
1-280rpm |
|
Ketinggian Pusat Spindle |
300mm |
300mm |
300mm |
|
Diameter Wayar Berkenaan |
Wayar bulat:1-3mm 2jalur Kawat rata: 2.5X15mm 2jalur |
Wayar bulat:1-3mm 2jalur Kawat rata: 2.5X15mm 2jalur |
Wayar bulat:1-3mm 2jalur Kawat rata: 2.5X15mm 2jalur |
|
Motor Kabel |
Servo 0.75KW |
Servo 0.75KW |
Servo 0.75KW |
|
Motor gelendong |
penukaran frekuensi 2.2KW 1*10 |
penukaran frekuensi 2.2KW 1*10 |
penukaran frekuensi 2.2KW 1*10 |
|
Voltan Bekalan |
220VAC 50HZ |
220VAC 50HZ |
220VAC 50HZ |
|
Kuasa Mesin |
2.7KW |
2.7KW |
2.7KW |
|
Peranti Plastik |
tiada |
Boleh laras secara pneumatik |
Boleh laras secara pneumatik |
|

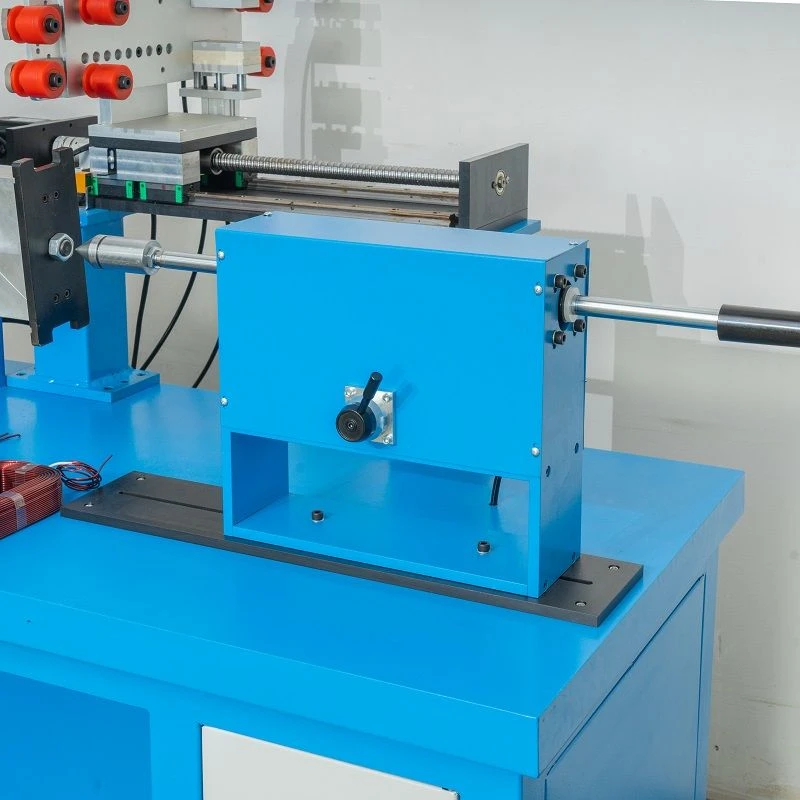

Tailstock |
tiada |
Boleh laras secara pneumatik |
Boleh laras secara pneumatik |
|
Menyokong Rak Dawai |
Paksi tunggal, paksi dwi, paksi empat |
Paksi tunggal, paksi dwi, paksi empat |
Paksi tunggal, paksi dwi, paksi empat |
|
Ketegangan yang sepadan |
Boleh laras secara pneumatik |
Boleh laras secara pneumatik |
Penegang Elektronik Serbuk Magnet |
|
Dimensi |
1700mm(L)*1000mm(W)* 1500mm(H) |
1700mm(L)*1000mm(W)* 1500mm(H) |
1700mm(L)*1000mm(W)* 1500mm(H) |
|
Berat Peralatan |
140KG |
140KG |
140KG |
Struktur dan Komponen

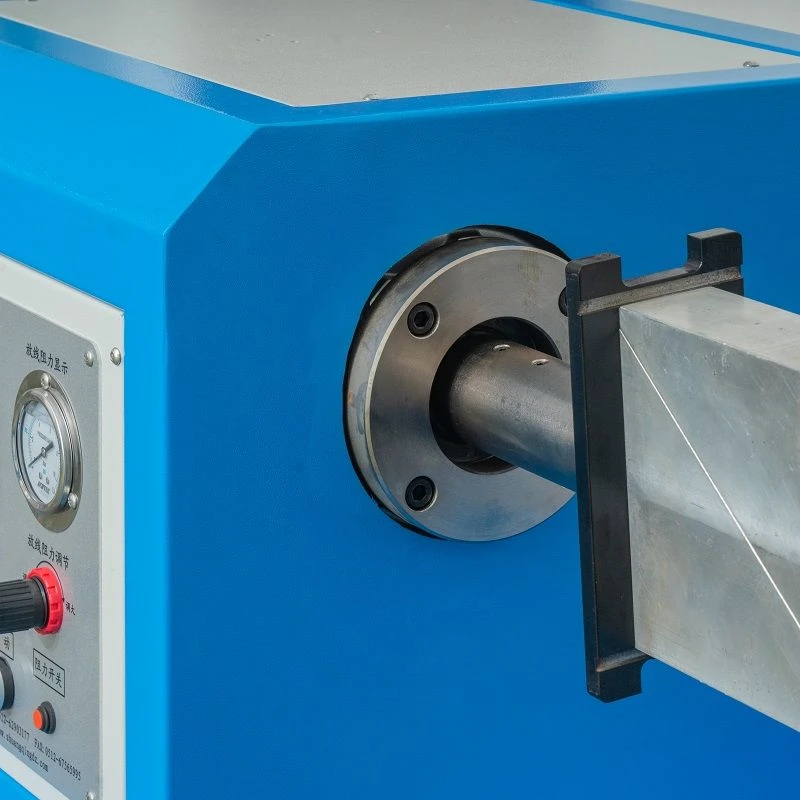

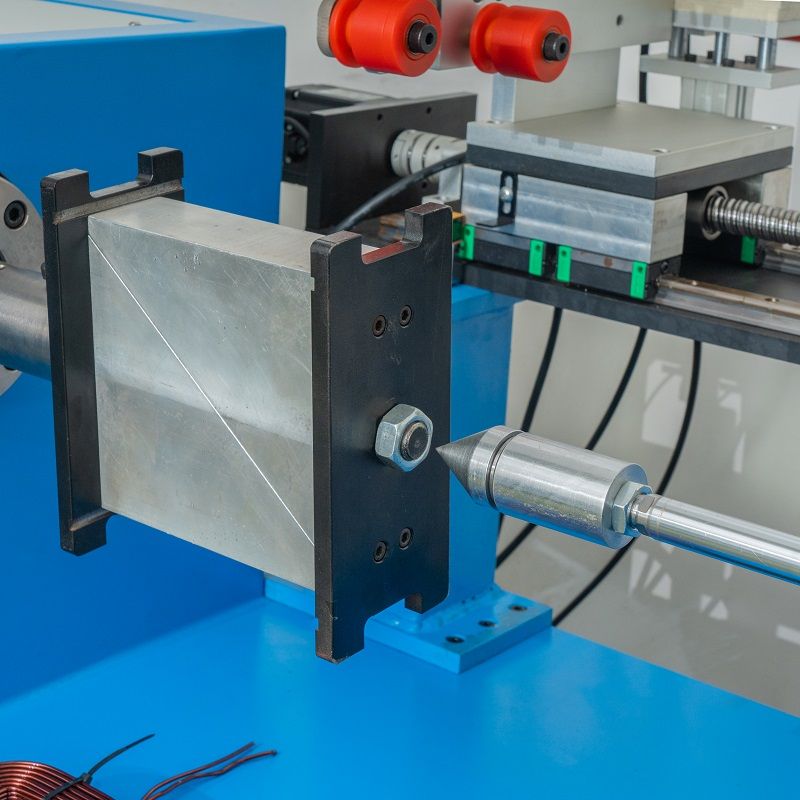

gelendong penggulungan:
Ia adalah komponen teras penggulungan dan digunakan untuk menetapkan bingkai penggulungan atau teras reaktor. Ia biasanya didorong oleh motor berketepatan tinggi, dan kelajuan boleh dikawal dengan tepat untuk memenuhi keperluan kelajuan penggulungan reaktor yang berbeza. Sebagai contoh, untuk reaktor besar, kelajuan yang lebih rendah mungkin diperlukan untuk memastikan kualiti penggulungan; untuk reaktor kecil, kelajuan boleh ditingkatkan dengan sewajarnya untuk meningkatkan kecekapan.

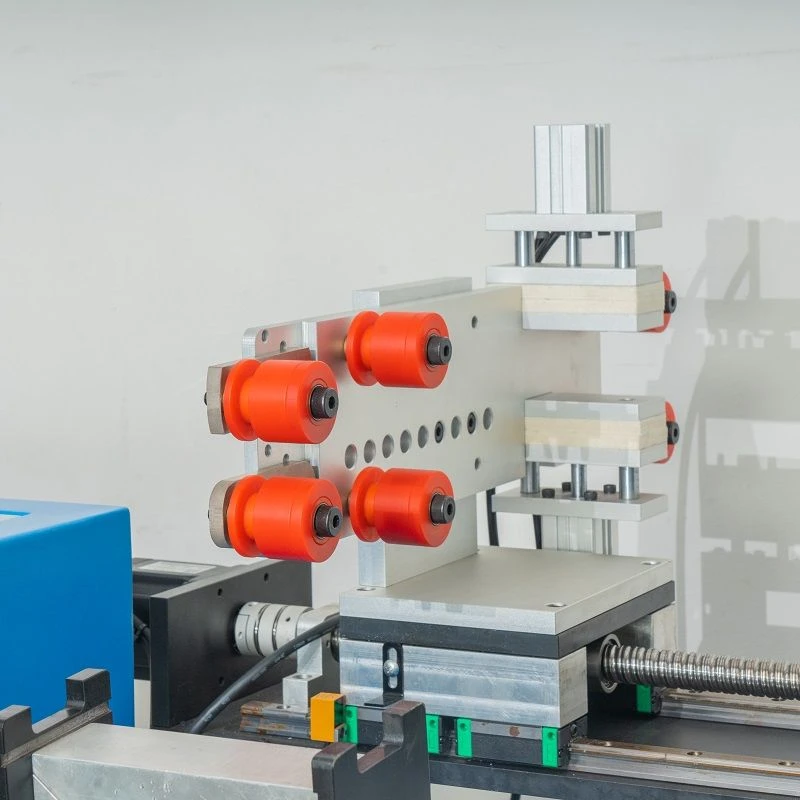

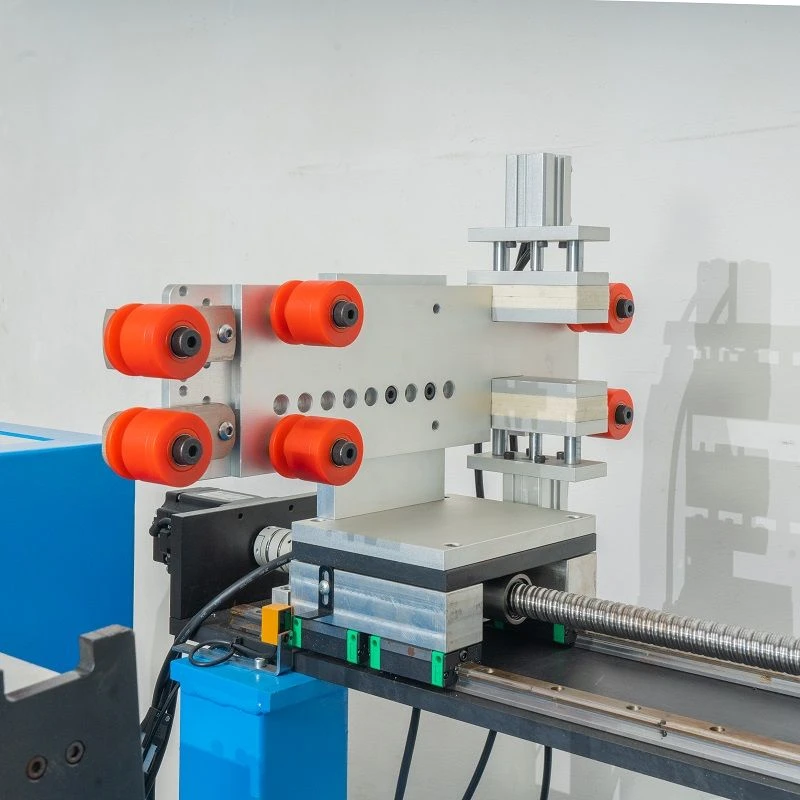

Susunan kabel:
Ia bertanggungjawab untuk menyusun wayar secara sama rata pada bingkai atau teras penggulungan dengan cara yang telah ditetapkan. Ia mencapai susunan wayar yang tepat melalui peranti penghantaran yang tepat seperti skru dan rel panduan, dsb., dalam penyelarasan dengan putaran gelendong penggulungan. Padang, arah dan parameter lain susunan wayar boleh dilaraskan mengikut keperluan reka bentuk reaktor.
Sistem kawalan ketegangan:
Sistem mengawal ketegangan wayar untuk memastikan ketegangan wayar kekal stabil semasa proses penggulungan. Ia terdiri daripada peranti pelarasan ketegangan. Ketegangan yang stabil boleh membuat gegelung luka ketat dan kemas, dan wayar longgar dan diameter bungkusan wayar terlalu besar. Contohnya, ketegangan boleh dikawal dengan melaraskan daya brek peranti pelarasan ketegangan pada gelendong bayar.

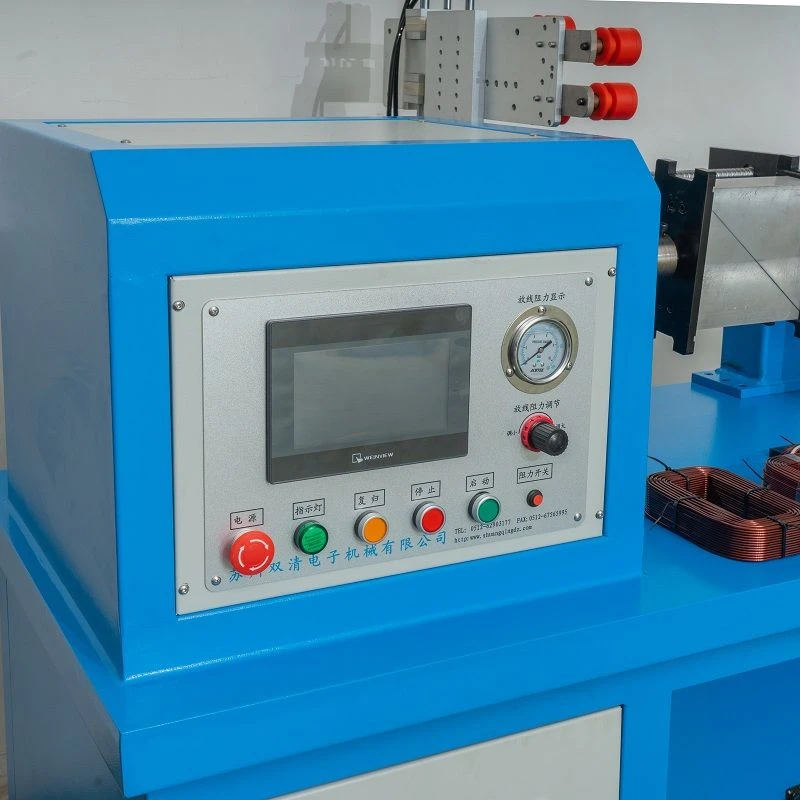

Sistem Kawalan
Ia adalah "otak" mesin penggulungan reaktor dan boleh merealisasikan interaksi manusia-mesin. Pengendali boleh menetapkan bilangan lilitan belitan, parameter susunan wayar, nilai ketegangan, kelajuan belitan, dsb. dalam sistem kawalan. Sistem kawalan menyelaraskan kerja gelendong penggulungan, mekanisme susunan wayar dan sistem kawalan ketegangan mengikut parameter ini untuk memastikan ketepatan dan kestabilan proses penggulungan.
Butiran Produk
Ciri dan Kelebihan
1: Pastikan kualiti penggulungan:

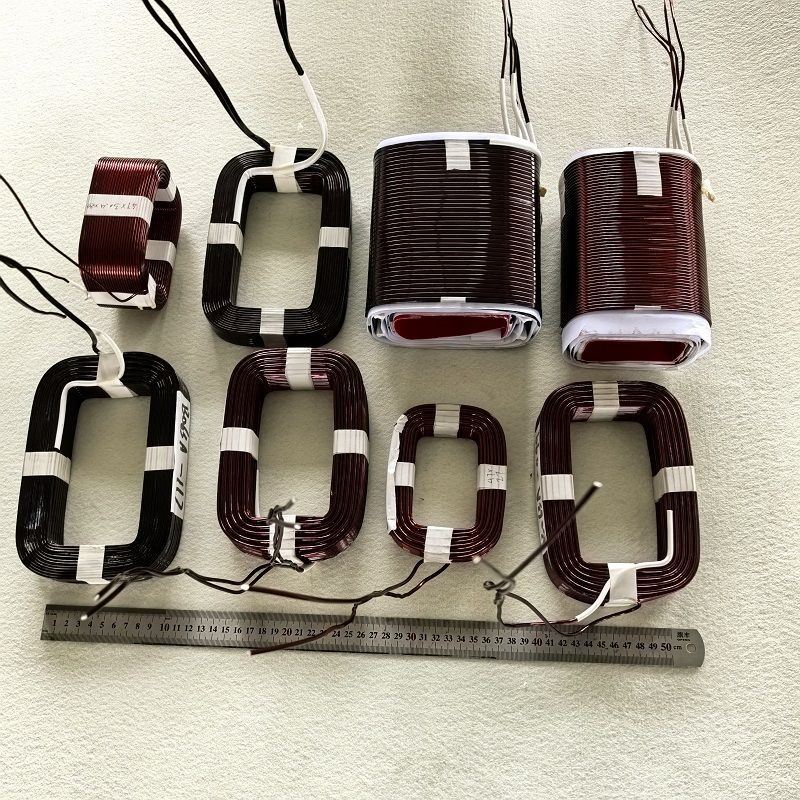

Parameter penggulungan boleh dikawal dengan tepat untuk memastikan bilangan lilitan, susunan, ketegangan wayar, dll. gegelung memenuhi keperluan reka bentuk reaktor, dengan itu meningkatkan prestasi elektrik dan kestabilan reaktor.
2: Meningkatkan kecekapan pengeluaran:
Operasi automatik mengurangkan masa dan ralat penggulungan manual. Mesin penggulungan automatik boleh menggulung gegelung dengan cepat dan berterusan, mempunyai keperluan teknikal yang rendah untuk pekerja, dan memenuhi keperluan pengeluaran besar-besaran.
3: Sangat disesuaikan:
Dengan melaraskan parameter sistem kawalan dan menggantikan beberapa aksesori, ia boleh menyesuaikan diri dengan keperluan penggulungan reaktor dengan spesifikasi dan jenis yang berbeza, dan mempunyai fleksibiliti yang baik.
Soalan Lazim
S: Apakah tempoh penghantaran produk?
A: Masa penghantaran peralatan standard ialah 15 hari, penyesuaian peralatan bukan standard ialah 30 hari.
S: Apakah voltan bekalan peranti?
A: Peralatan kami dilengkapi secara standard dengan AC220V dan 380V, dan juga boleh disesuaikan mengikut keperluan pelanggan.
S: Bolehkah anda mereka bentuk untuk kami?
A: Peralatan boleh disesuaikan mengikut keperluan dan keperluan produk anda.
S: Bolehkah kelajuan penggulungan mesin penggulungan dilaraskan?
A: Kelajuan penggulungan mesin penggulungan boleh dilaraskan. Melalui panel kawalan pada peralatan, kelajuan penggulungan yang sesuai boleh dilaraskan mengikut keperluan penggulungan yang berbeza, seperti diameter wayar, bilangan lilitan gegelung dan faktor lain.
S: Adakah pengaturcaraan mesin penggulungan rumit?
A: Ini bergantung pada model mesin penggulungan tertentu. Pengaturcaraan mesin penggulungan mudah agak mudah dan boleh dilengkapkan dengan menetapkan beberapa parameter asas, seperti bilangan lilitan, kelajuan belitan, dll. Walau bagaimanapun, beberapa mesin penggulungan kompleks yang digunakan untuk penggulungan pelbagai gegelung kompleks mungkin lebih rumit untuk diprogramkan. , memerlukan pengendali membiasakan diri dengan bahasa pengaturcaraan atau perisian pengendalian untuk menetapkan pelbagai parameter seperti laluan penggulungan dan kaedah pendawaian.
